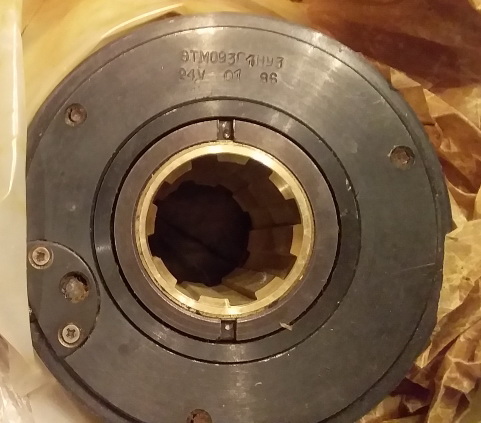

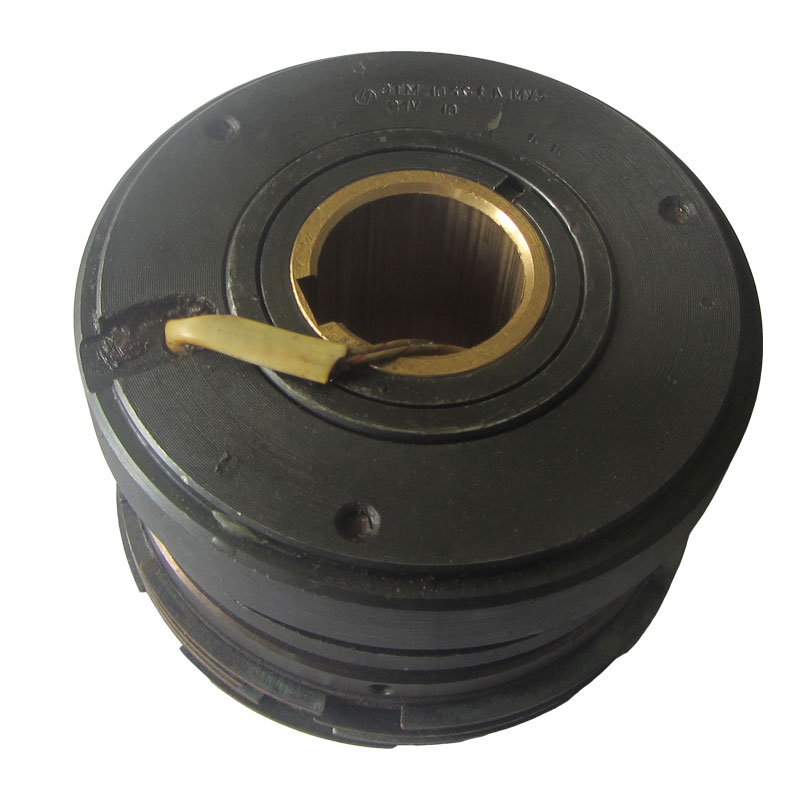

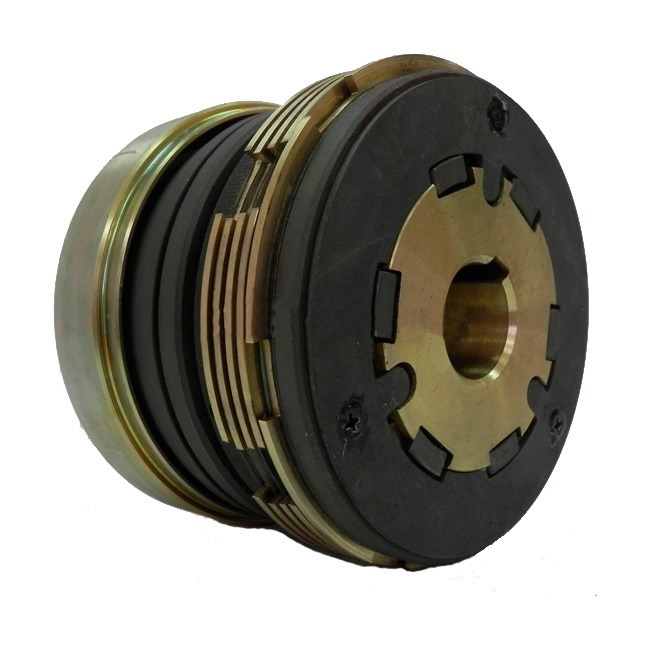

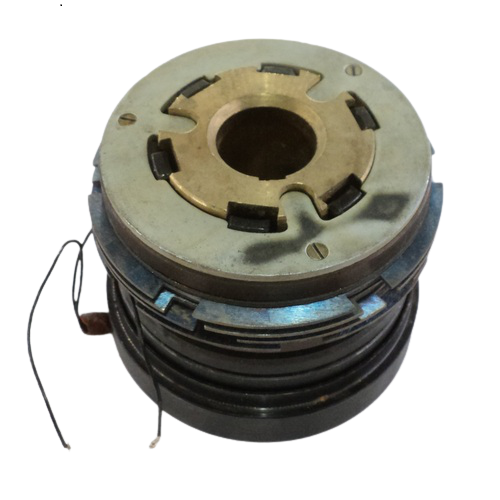

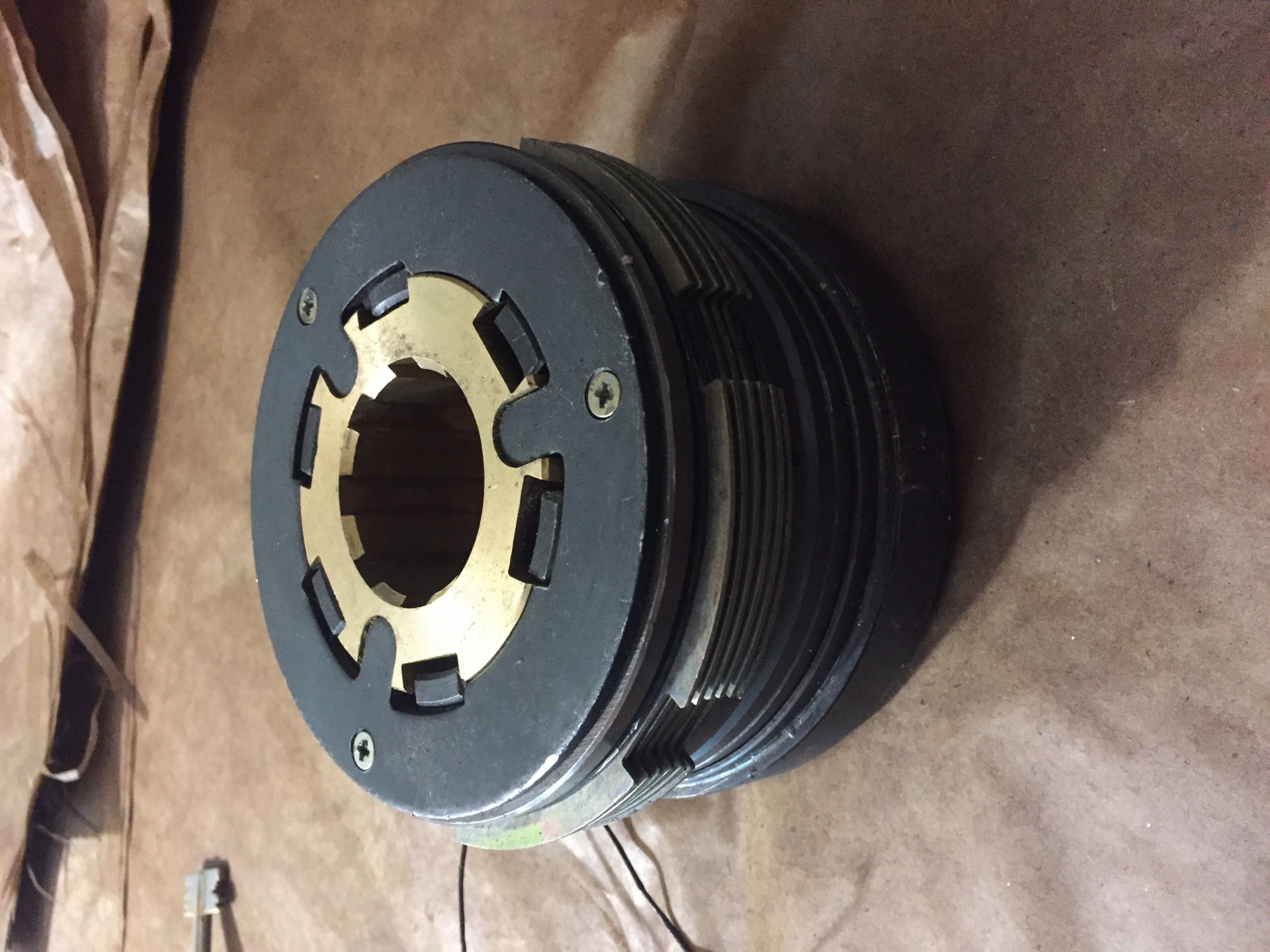

Муфты бесконтактные (сухие) ЭТМ...3С, ЭТМ...3Б

Сухие электромагнитные муфты предназначены для смыкания и размыкания кинематической цепи без прекращения вращения. Также муфта предназначена разделять пуск механизма с уменьшением времени пусковых токов и устранением ударов электродвигателя.

Основные технические характеристики электромагнитных муфт серии ЭТМ с вынесенными дисками

Питание осуществляется от сети постоянного тока или от сети переменного тока через двухполупериодный выпрямитель. Для быстродействующей муфты, а также для всех муфт 05-07-го габаритов необходимо фильтровать пульсации на выходе выпрямителя. Величина фильтрующей емкости - 4000...6000 мкФ. Номинальный вращающий момент масляной муфты равен 40%, сухой и быстродействующей муфты - 80% номинального передаваемого момента муфты соответствующего габарита

Габарит	Номин. передав. момент, Н*м	Напряжение, В			Ток, A				Предельная частота вращения, об/мин (Расчетная)		Динамич. хар-ка быстродейств. муфт, мс, не более (Расчетн.)
		Номин. Для масляной и сухой муфт	(Справочн.) Для быстродейств. муфты		(Номинальн.) Для быстродейств. муфты		(Справочн.) Для масляной и сухой муфт
			Конт. и торм.	бесконт.	Конт. и торм.	беск.	Конт. и торм.	беск.	конт.	Беск. и торм.	tn	tотк.
5	16	24	3,7	5,1	2,2	2,5	0,6	0,8	5000	7000	4	1,8
6	25		5,4	7	2,5	2,5	0,7	0,85	4500	6000	5	2,2
7	40		4,5	4,6	2,78	3,15	0,85	1,2	4000	5000	6	3
8	63		5,3	5,2	2,92	3,46	1,1	1,3	3500	4500	7,5	4
9	100		5	5,8	3,52	3,6	1,4	1,2	3000	4000	10,5	5
10	160		5	5,8	3,8	4	1,5	1,7	2800	3600	12	6
11	250		6,5	6,5	3,8	4,85	1,7	1,8	2500	3300	16	10
12	400		9	10,5	4,3	5	1,9	2,9	2200	3000	20	14

Примечания:

• t_n – время нарастания момента до величины 0,9 его номинального значения, отсчитанное с момента подачи сигнала на муфту, при форсировании процесса включения муфты импульсом порядка 50…60 В; t_отк – время спадания момента до величины 0,3 его номинального значения, отсчитанное с момента мгновенного разрыва цепи муфты при номинальном токе.
• Предельная частота вращения быстродействующих муфт в отключенном состоянии 40…50% от приведенных значений.

Используются в механических трансмиссиях, а также является неотъемлемым компонентом промышленных металлорежущих станков. Благодаря нашей продукции, обеспечивается плавный и ровный ход станков, а также сводятся к минимуму перегрузки и проскальзывания. Питание муфт серии ЭТМ…3 производится при помощи выводных концов катушки, которые при необходимости можно вывести на торец, овернув крышку. Втулка несёт на себе катушкодержатель с корпусом. Корпус имеет наружную коническую поверхность и немагнитопроводящее кольцо. Катушкодержатель, и установленная в нём катушка базируются неподвижно на трёх резьбовых отверстиях. При включении муфты якорь передвигается в сторону корпуса и прижимным диском сдавливает пакет рабочих дисков. После чего вращение передаётся через поводок на вал исполнительного механизма. При необходимости возможна установка в обратном порядке, т.е. поводок на приводной вал. По мере износа рабочих дисков (муфта начинает пробуксовывать) требуется её регулировка регулировочной гайкой, которая предназначена для компенсации износа дисков, в процессе которого уменьшается зазор между корпусом и якорем у включенной муфты.
