Электродвигатель 4ПБМ132МО4

Электродвигатели постоянного тока 4ПБМ132МО4 закрытого исполнения с естественным охлаждением

Обозначение
4ПБМ132МГО4:
4 — порядковый номер серии;
П — машина постоянного тока с датчиками тепловой защиты;
Б — закрытое исполнение с естественным охлаждением;
М — модификация;
132 — высота оси вращения, мм;
М — условная длина сердечника якоря;
Г — наличие тахогенератора: Г — с тахогенератором, без буквы Г — без тахогенератора;
04 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Тип	Мощность, кВт	Напряжение якоря, В	Частота вращения,мин^-1
			n_nom	n_max
4ПБМ132МО4	1,12	110	710	2700
		220		2500
		440	800	1850
	1,6	110	1180	4000
		220	1030	3000
		440	1060	2500
	2,36	110	1500	4000
	2,5	220	1600
		440	1600	3750
	3,75	220	2500	4000
		440	2240
	5	220	3150
		440

Габаритные, монтажные размеры и вес электродвигателей 4ПБМ132МО4

Габаритные и монтажные размеры электродвигателей 4ПБМ

Тип	Размеры, мм
Тип	l	l₁	l₁₀	l_30max	l₃₁	l_33max	b₁	b₂	b₁₀	b_30max	d₁	d₂	d₁₀	h	h₅	h₆	h_31max	Масса, кг
4ПБМ132МО4	60	80	178	569	89	628	10	8	216	260	28	12	132	35	31	18	360	75,8

Габаритные, монтажные размеры и вес электродвигателей 4ПБМ132МГО4 (с тахогенератором)

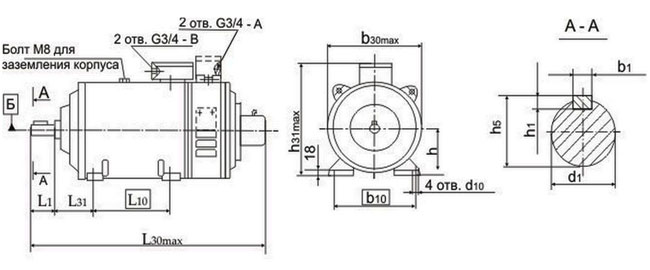

Размеры и габариты электродвигателей 4ПБМ с тахогенератором

Тип	Размеры, мм
Тип	l₁	l₁₀	l_30max	l₃₁	b₁	b₁₀	b_30max	d₁	d₁₀	h	h₁	h₅	h₃₁	Масса, кг
4ПБМ132MГО4	80	178	611	89	10	216	259	32	12	132	8	35	360	76,5

Габаритные, монтажные размеры и вес электродвигателей 4ПБМ132МГО4 с фланцевым креплением.

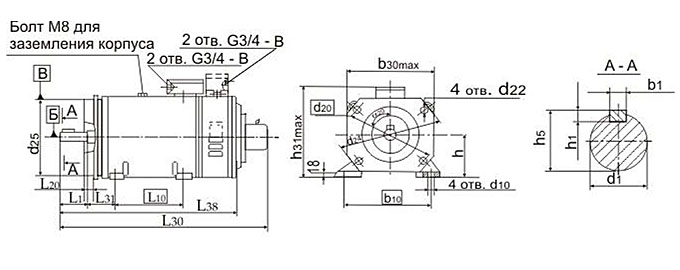

Электродвигатели 4ПБМ132M крепление фланец

Тип	Размеры, мм
Тип	l₁	l₁₀	l₂₀	l_30max	l₃₁	l₃₈	b₁	b₁₀	_b30max	d₁	d₁₀	d₂₀	d₂₂	d₂₄	d₂₅	h	h₁	h₅	h_31max	α 20	Масса, кг
4ПБМ132МГ04	80	178	4	611	89	454	10	216	259	32	12	265	15	300	230	132	8	35	360	45°	79,3

Конструкция электродвигателей 4ПБМ закрытого исполнения
степень защиты IP44S по ГОСТ 17494-87
способ охлаждения IС0041 по ГОСТ 20459-87
Применена изоляция класса нагревостойкости Н по ГОСТ 8865-87
Электродвигатели 4ПБМ изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора.
Конструктивное исполнение двигателей 4ПБМ по способу монтажа:
IM1081-на лапах, IM2081-на лапах с фланцем, IM3081-без лап с фланцем, с одним цилиндрическим концом вала, с любым положением вала по ГОСТ 2479-79.
4ПБМ — без тахогенератора – IM1002 – на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала по ГОСТ 2479-79.
Генераторы имеют конструктивное исполнение по способу монтажа IМ1001.
Двигатели 4ПБМ допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля уменьшением напряжением на якоре.
Двигатели 4ПБМ допускают длительную работу при регулировании частоты вращения от номинальной до максимальной уменьшением тока возбуждения при номинальном токе якоре и номинальном напряжение на якоре.
Двигатели 4ПБМ допускают регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения изменением напряжения на якоре,при этом напряжение на якоре не должно превышать 220В для двигателей на 110В, 330В для 220В и 460В при 440В.
Двигатели 4ПБМ допускают перегрузки по току якоря 3 Iном в течение 15 с при номинальной частоте вращения.
Устойчивость работы двигателей 4ПБМ во всех режимах работы должна обеспечиваться схемой управления.

Условия эксплуатации
Температура окружающей среды — от 1 до 40С,
относительная влажность воздуха до 98 % при t=35С.
Механические воздействия по группе М8 по ГОСТ 17516.1-90.
Невзрывоопасная окружающая среда, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Допускается эксплуатация двигателей в условиях отличных от указанных выше (доработка электродвигателей для таких условий согласовываются дополнительно).

Надежность и долговечность
Безотказная работа электродвигателя 4000 часов (с соблюдением правил эксплуатации и заменой щеток через каждые 2000 часов).
Средний ресурс до списания 20000 часов. Средний срок службы 15 лет.
