Общие сведения
Электродвигатели универсальные коллекторные серии УЛ-04 предназначены для работы от сети постоянного тока или от сети однофазного переменного тока частотой 50 Гц.
Условное обозначение
УЛ-04ХХХ1 Х4:
У — универсальный;
Л — легкий;
04 — номер габарита;
Х — условная длина (1, 2);
Х — первая цифра номинального напряжения (1, 2);
Х — первая цифра номинальной скорости вращения (5, 8);
1 — для переменного напряжения 110 В;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69.
Условия эксплуатации
Двигатели соответствуют группе условий эксплуатации М24 по ГОСТ 17516.1-90.
Способ охлаждения — IС01 по ГОСТ 20459-87.
Степень защиты двигателей IР11 по ГОСТ 17494-87.
Двигатели в части требований безопасности соответствуют требованиям ГОСТ 16264.0-85, ГОСТ 12.2.007.0-75.
Двигатели изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-513.120-74, ГОСТ 16264.0-85, ГОСТ 16264.3-85.
Технические характеристики
| Типоисполнение двигателя | Номинальные данные, нормы | |||||
| номинальная мощность, Вт | напряжение, В | ток, А | частота вращения, мин-1 | КПД, % | Cos j | |
| УЛ-041-15 | 25 | –110 ~127 | 0,49+0,04 0,50+0,11 | 5000 | 46 | – 0,85 |
| УЛ-041-25 | 25 | –220 ~220 | 0,25+0,04 0,29+0,06 | 5000 | 46 | – 0,85 |
| УЛ-041-18 | 40 | –110 ~127 | 0,72+0,08 0,68+0,08 | 8000 | 53 | – 0,90 |
| УЛ-041-28 | 40 | –220 ~220 | 0,34+0,06 0,39+0,06 | 8000 | 53 | – 0,90 |
| УЛ-042-15 | 40 | –110 ~127 | 0,73+0,10 0,74+0,14 | 5000 | 51 | – 0,85 |
| УЛ-042-25 | 40 | –220 ~220 | 0,37+0,05 0,43+0,08 | 5000 | 51 | – 0,85 |
| УЛ-042-18 | 60 | –110 ~127 | 0,99+0,06 0,98+0,13 | 8000 | 58 | – 0,85 |
| УЛ-042-28 | 60 | –220 ~220 | 0,50+0,03 0,57+0,03 | 8000 | 58 | – 0,90 |
| УЛ-042-181 | 60 | ~110 | 1,2+0,23 | 8000 | 50 | 0,90 |
Среднеквадратическое значение вибрационной скорости не более 7,1 мм/с.
Уровень звука — 66 дБА.
Средний ресурс не ниже:
- для двигателей с частотой вращения 5000 мин-1 — 1200 ч;
- для двигателей с частотой вращения 8000 мин-1 — 720 ч.
Номинальный режим работы двигателей продолжительный S1 по ГОСТ 183-74.
Направление вращения двигателя реверсивное.
Двигатели выпускаются с одним выходным концом вала.
Класс нагревостойкости А по ГОСТ Р50324-92.
Конструктивное исполнение двигателей IМ3601 и IМ1001 по ГОСТ 2479-79.

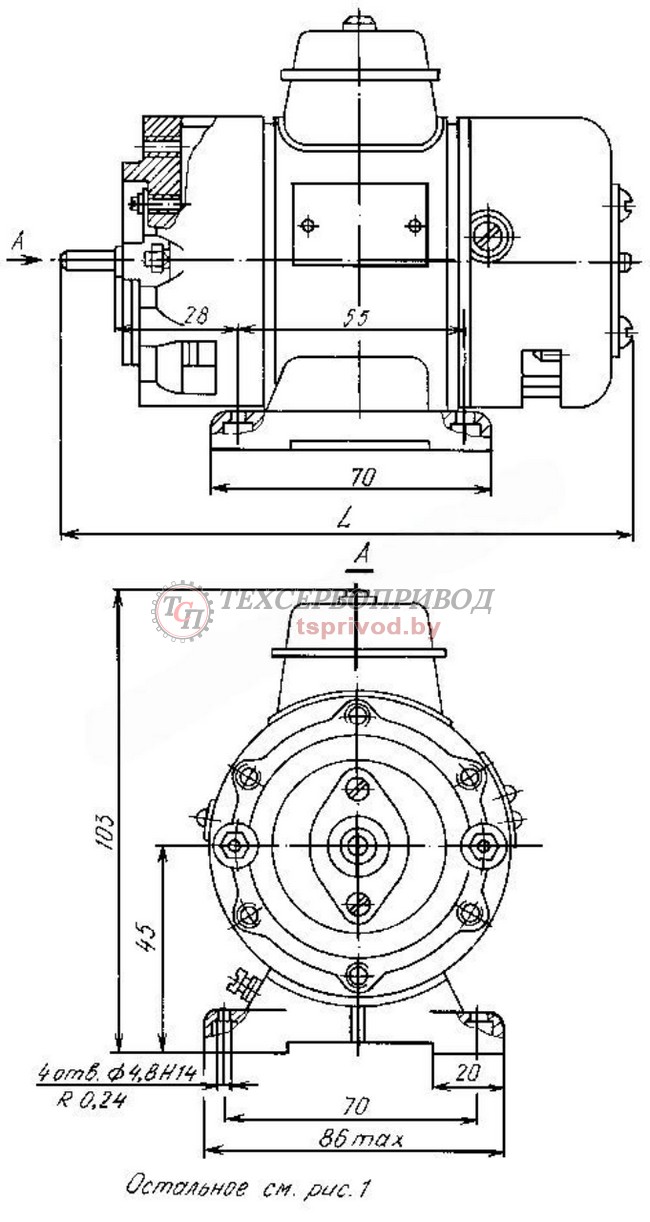

Габаритные, установочные и присоединительные размеры двигателей УЛ-041 и УЛ-042

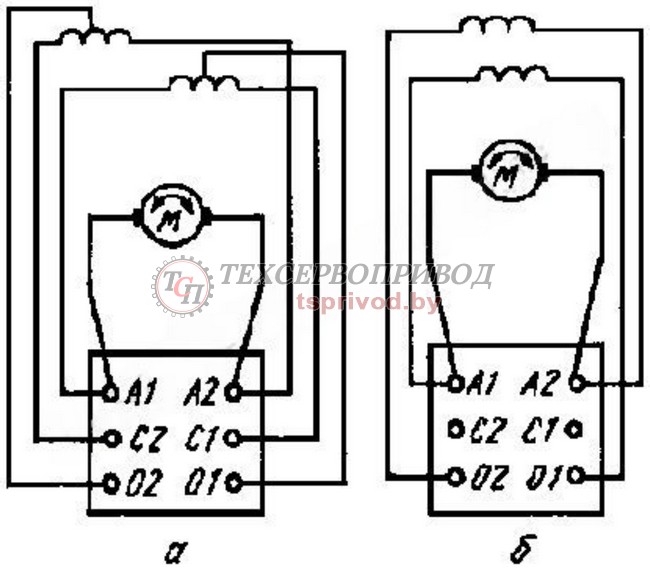

Схема подключения УЛ-041 и УЛ-042
При наличии выводных концов на зажимах С1 и С2, последние используются для подсоединения электродвигателя к сети постоянного тока, а зажимы 01 и 02 — к сети переменного тока (рис. 3а). При наличии же свободных зажимов С1 и С2 для подсоединения электродвигателя к сети постоянного тока используются зажимы 01 и 02 (см.рис. ниже).
Для изменения направления вращения вала электродвигателя следует поменять местами якорные концы на зажимах Я1 и Я2.
