Общие сведения
Универсальные коллекторные электродвигатели УЛ06 предназначены для привода различных механизмов и аппаратов.
Условное обозначение
УЛ-06Х1Х24:
УЛ — универсальный коллекторный электродвигатель с литым
корпусом;
06 — габарит;
Х1 — номер длины пакета;
Х2 — климатическое исполнение по ГОСТ 15150-69: УХЛ, О;
4 — категория размещения по ГОСТ 15543-70.
Условия эксплуатации
Тип атмосферы I и II по ГОСТ 15150-69. При этом запыленность воздуха не более 1 мг/м3, нижнее значение рабочей температуры окружающего воздуха минус 20°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах.
Степень защиты двигателей IР10 по ГОСТ 17494-92.
Режим работы продолжительный (S1) по ГОСТ 183-74.
Двигатели без повреждений и остаточных деформаций в течение 2 мин выдерживают аварийное повышение частоты вращения до 1,5 номинального значения.
Предельное отклонение напряжения питания от номинального значения составляет ± 10%.
Направление вращения любое со стороны привода.
Двигатели соответствуют группе условий эксплуатации М1 по ГОСТ 17516-72.
Конструктивное исполнение по способу монтажа IМ3681 и IМ2181 по ГОСТ 2479-79.
Средний уровень звука двигателей на расстоянии 1 м от контура: 70 дБА при частоте вращения 5000 мин-1, 75 дБА при частоте вращения 8000 мин-1.
Допустимые вибрации в соответствии с ГОСТ 16921-83.
Превышение температуры обмоток и коллектора двигателей над верхним значением температуры окружающей среды не более допустимого значения по ГОСТ 183-74.
Способ охлаждения двигателей IС01 по ГОСТ 20459-75.
Двигатели, поставляемые для внутреннего рынка и на экспорт, соответствуют требованиям ТУ 16-513.175-75.
Двигатели, поставляемые на экспорт, дополнительно соответствуют требованиям ОСТ 16 0.800.210-83.
Конструкция электродвигателей по технике безопасности отвечает ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Требования пожаробезопасности по ГОСТ 12.1.004-85.
По способу защиты человека от поражения электрическим током двигатели соответствуют классу 01 ГОСТ 12.2.007.0-75.
Эксплуатация двигателей должна производиться согласно «Правилам технической эксплуатации электроустановок потребителей», утвержденным Госэнергонадзором, или инструкции по монтажу и эксплуатации для двигателей, предназначенных на экспорт.
Нормативно-технический документ
ТУ 16.513.175-75
Технические характеристики
| Наименование параметров | Значение параметров электродвигателей | |||||||
| для нужд народного хозяйства и для поставок на экспорт | для поставок на экспорт | |||||||
| Номинальная мощность, Вт | 120 | 180 | 120 | 180 | ||||
| Напряжение, В: | ||||||||
| переменного тока | 127 | 220 | 127 | 220 | 127 | 220 | 127 | 220 |
| постоянного тока | 110 | 220 | 110 | 220 | 110 | 220 | 110 | 220 |
| Частота питающей сети, Гц | 50 | 60 | ||||||
| Потребляемый ток, А: | ||||||||
| постоянный | 2,05 | 1,18 | 2,7 | 1,6 | 2,3 | 1,3 | 3,0 | 1,7 |
| переменный | 1,9 | 0,95 | 2,65 | 1,35 | 2,1 | 1,0 | 2,9 | 1,45 |
| Частота вращения, мин-1 | 5000±1000 | 8000±1600 | 5000±1000 | 8000±1600 | ||||
| Номинальный вращающий момент, Нм | 0,23 | 0,21 | 0,23 | 0,21 | ||||
| КПД, % | 59 | 64 | 59 | 64 | ||||
| cos j | 0,83 | 0,87 | 0,83 | 0,87 | ||||
| Масса, кг | 4,4 | |||||||
| Наименование параметров | Значение параметров электродвигателей | |||||||
| для нужд народного хозяйства и для поставок на экспорт | для поставок на экспорт | |||||||
| Номинальная мощность, Вт | 180 | 250 | 180 | 250 | ||||
| Напряжение, В: | ||||||||
| переменного тока | 127 | 220 | 127 | 220 | 127 | 220 | 127 | 220 |
| постоянного тока | – | |||||||
| Частота питающей сети, Гц | 50 | 60 | ||||||
| Потребляемый ток, А: | ||||||||
| переменный | 3,0 | 1,75 | 3,65 | 2,1 | 3,3 | 1,8 | 3,8 | 2,2 |
| постоянный | 2,75 | 1,4 | 3,6 | 1,8 | 3,0 | 1,5 | 3,8 | 1,9 |
| Частота вращения, мин-1 | 5000±1000 | 8000±1600 | 5000±1000 | 8000±1600 | ||||
| Номинальный вращающий момент, Нм | 0,34 | 0,30 | 0,34 | 0,30 | ||||
| КПД, % | 60 | 66 | 60 | 66 | ||||
| cos j | 0,83 | 0,87 | 0,83 | 0,87 | ||||
| Масса, кг | 3,6 | |||||||

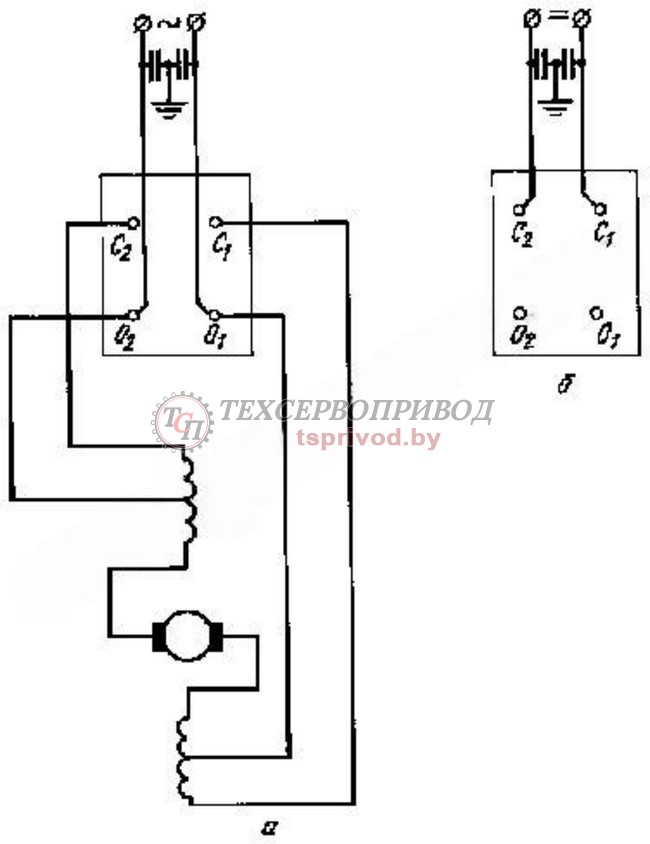

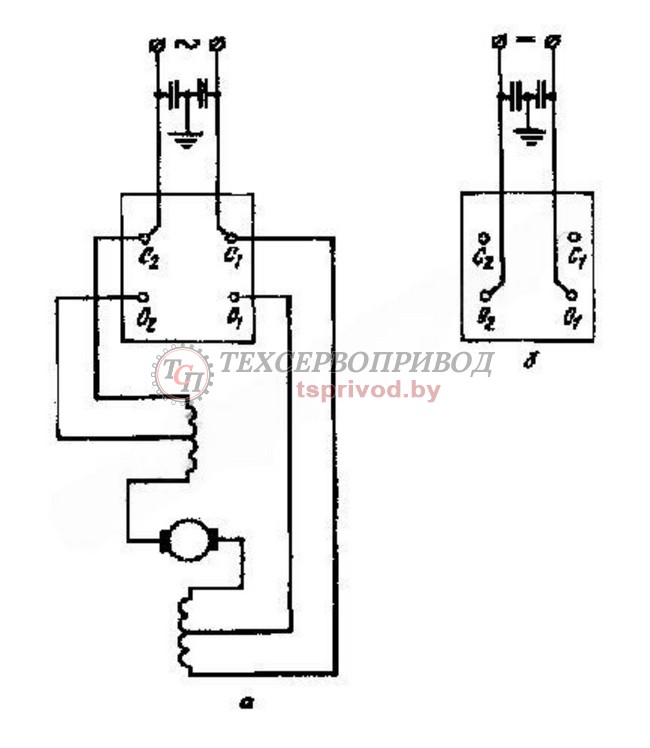

Ниже представлены схемы подключения двигателей и помехоподавляющего устройства к сети.
Средняя наработка двигателей:
- 1200 ч при частоте вращения 5000 мин-1;
- 720 ч при частоте вращения 8000 мин-1.
Гарантийный срок службы двигателей
- для внутреннего потребления — 2,5 года со дня начала эксплуатации;
- для двигателей, предназначенных на экспорт — 2,5 года со дня начала эксплуатации и не более 3 лет с момента проследования через государственную границу.
Станина электродвигателей образуется путем обливки алюминиевым сплавом сердечника статора под давлением при одновременной опрессовке статорных листов. Листы статора имеют два полюса.
Сердечник статора цилиндрической формы с аксиальными вентиляционными каналами.
Лапы из алюминиевого сплава крепятся к статору винтами, которые ввертываются в стальную планку, расположенную в аксиальном канале между сердечником статора и станиной.
Обмотка возбуждения выполняется в виде изолированных катушек, надеваемых на полюсы. Изоляция класса Е по ГОСТ 8865-87.
Сердечник якоря состоит из насаженных на вал листов якоря. Пазы полузакрытые. Обмотка всыпная из круглого провода, закрепленного в пазах текстолитовыми клиньями.
Коллектор состоит из пластин твердой электролитической меди, запрессованных во втулку из пластмассы. Щеткодержатели — «куркового типа».
Подшипниковые щиты и крышки — из алюминиевого сплава.
Щит со стороны привода имеет в нижней части отверстия для прохода вентилирующего воздуха. Этот щит имеет фланец для крепления.
Щит со стороны коллектора имеет окна, обеспечивающие доступ к коллектору и щеткодержателю; во время работы электродвигателя щит закрыт стальным кожухом с отверстиями в нижней части для прохода вентилирующего воздуха.
Двигатели изготовляются на подшипниках качения.
Вентиляция электродвигателей осевая. Наружный воздух входит через отверстия в щите со стороны коллектора и выбрасывается через отверстия со стороны привода при помощи вентилятора, насаженного на вал. Вентилятор выполняется из алюминиевого сплава литьем под давлением.
Коробка выводов крепится в верхней части станины и состоит из пластмассовой доски зажимов и крышки из алюминиевого сплава.
Помехоподавляющее устройство, которым по требованию заказчика снабжаются коллекторные электродвигатели, представляет собой комплект конденсаторов необходимой емкости или же специальный конденсаторный блок, рассчитанный на подавление помех радиоприему в соответствии с требованиями действующих норм для промышленных или бытовых установок. Устройство устанавливается на верхней части станины и имеет скобу для крепления к электродвигателю.

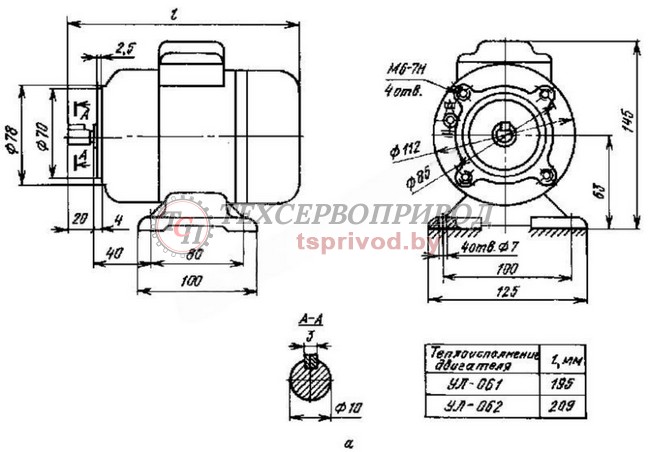

Габаритные размеры двигателя
В комплект поставки входят:
- электродвигатель,
- запасные щетки — 2 шт.,
- помехоподавляющее устройство (в составе двигателя по требованию потребителя),
- паспорт,
- сертификат качества.
