Характеристики
Резольвер РБ-2 был разработан для преобразований углов поворота в электрическое напряжение. Амплитуда в этом напряжении пропорциональна, либо по факту это функция угла (в виде синуса или косинуса).
Второе название: вращающийся трансформатор, электрическая машина с переменным током.
| Тип | — | РБ 2 |
| Питающее напряжение | В | 12 |
| Частота питающего напряжения | Гц | 400 |
| Выходное напряжение | В | 6 ±5 % |
| Число полюсов | — | 2 |
| Угловая ошибка | мин. | 5 |
Применение
Применяются резольверы РБ-2 в АЦП (аналогово-цифровой преобразователь), а так же в системе передачи угла особо высокой точности. В таких системах они выступают как датчик обратной связи в системе слежения, либо рабочей бортовой автоматике.

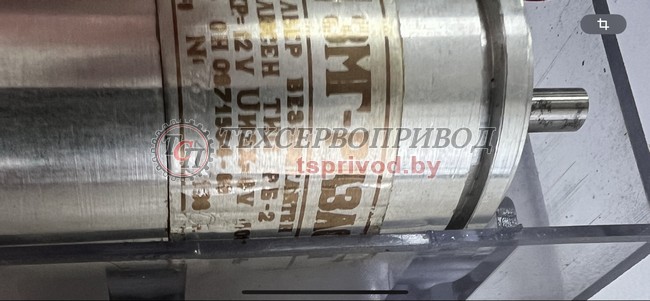

Устройство

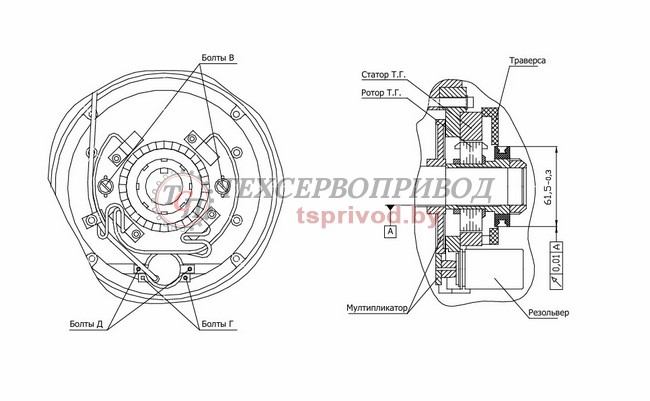

Резольвер закреплен на общей основе со статором тахогенератора и связь между его валом и вал двигателя осуществляется парой точных шестерён (мультипликатор), как показано на рисунке ниже:
Передаточное число мультипликатора – 1:2,5 или 1:5.
Есть возможность “нулирования” резольвера и осуществления безлюфтовой передачи мультипликатора.
В основном трансформаторы изготавливаются двухполюсными, но можно изготовить и многополюсную электрическую машину. Конструкция имеет схожесть с асинхронным двигателем, у которого фазный ротор. Из листа электротехнической стали можно изготовить ротор и статор в наше оборудование. В пазы каждой этих двух комплектных частей, устанавливается две обмотки, которые являются взаимно перпендикулярными.
- вес: 0,3кг
- длина: 10см
- ширина: 4см
- высота: 4см
Режимы работы
Выбирая определенную схему включения обмотки, можно выбрать любой из режимов работы:
- Синус-косинусный режим. Напряжение на выходе одной из обмоток нашего трансформатора, пропорционально значению синуса угла ротора в положении поворота. Выходное напряжение второй обмотки пропорционально значению косинуса.
- Линейный режим. Напряжение на выходе прямо пропорционально значению угла поворота.
- Масштабный режим. Напряжение на выходе находится в пропорциональной зависимости от коэффициента пропорциональности, который высчитывается углом рабочего поворота ротора.
Комплектация
- Резольвер РБ-2
- Паспорт на изделие от завода-изготовителя.

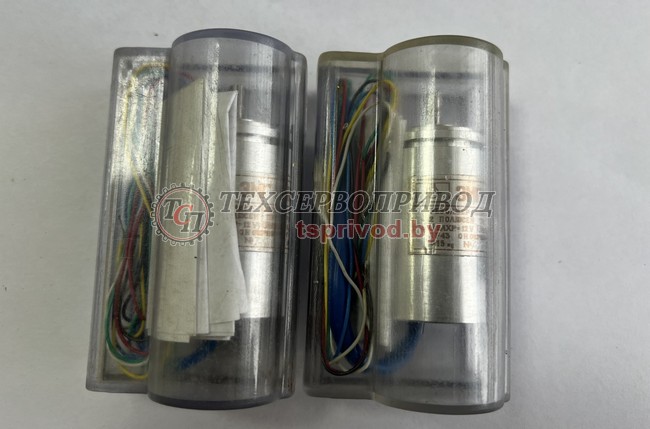

- Жесткая упаковка, которая защищает оборудование от внешнего воздействия и механических повреждений.
