Предназначен для работы в выпрямительных устройствах и различных радиотехнических устройствах общего назначения.

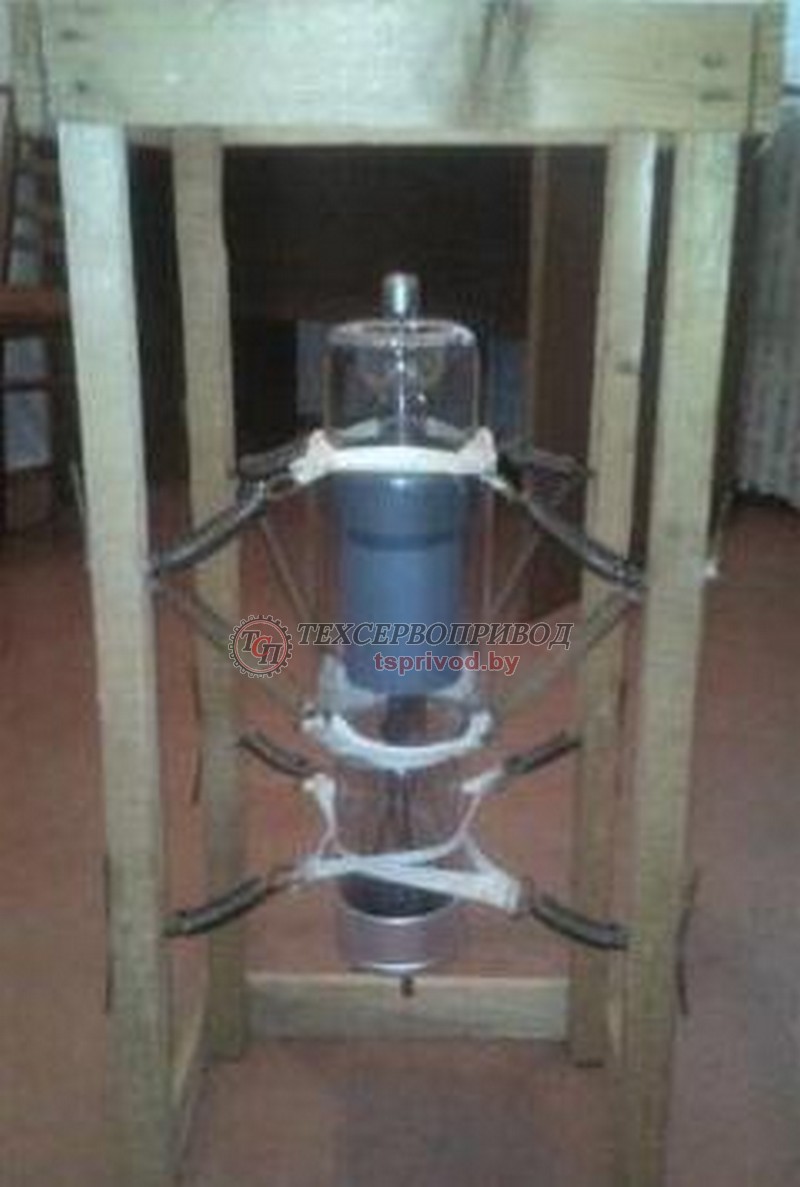

Предназначен для работы в выпрямительных устройствах с током анода не более 15 А при напряжении до 20 кВ. Выпускается в стеклянном оформлении, баллон наполнен парами ртути. Катод оксидный косвенного накала.
Цоколь 4-штырьковый специальный с вертикальным выводом анода. Расположение штырьков РШ1-3. Работает в вертикальном положении, выводом анода вверх.
Тиратроны изготавливают в климатическом исполнениии Т, УХЛ, категории 4 по ГОСТ 15150-69, для работы при температурах окружающего воздуха от +15 до +50˚С .
Общие сведения
- Оформление тиратрона — металлостеклянное.
- Охлаждение тиратрона — воздушное естественное.
- Габаритные размеры тиратрона ТР1-15/20: — длина — 442 мм; — диаметр — 108 мм.
- Масса не более 1,5 кг.
| Температура окружающей среды, °C | +15 – +50 |
| Относительная влажность воздуха при температуре до +25 °C, % | 98 |
Основные технические данные
| Напряженин накала, ном, В | 4,75-5,25 |
| Ток накала, А | 22 – 25 |
| Амплитуда тока анода, не более, А | 45 |
| Постоянное напряжение сетки, не менее, В | минус150 |
| Критическое напряжение сетки (отпирирание), В | минус15-0 |
| Сопротивление в цепи сетки, кОм | 1-5 |
| Время прогрева анода, не менее, мин | 15 |
| Критеское напряжение сетки (запирание), не менее, В | -30 — -1 |
Максимальные предельно допустимые эксплуатационные данные
| Напряжение накала, В | 4,75 — 5,25 |
| Амплитуда прямого и обратного напряжения анода, не более, кВ | 20 |
| Срений ток анода, не более, А | 15 |
| Амплитуда напряжения сетки, | -500 +500 |
1. Эксплуатировать тиратрон ТР1-15/20 только в вертикальном положении, анодным выводом вверх;
2. Длительная работа тиратрона при предельно допустимых значениях напряжения накала не допускается;
3. При хранении и транспортировании необходимо предохранять тиратроны от резких ударов и сотрясений;
4. При длительном хранении каждый месяц прокаливать катод при напряжении 5 В в течении 60 минут.
Технические условия: 3.340.042ТУ.
