Электрощетка с поводком 5х10х20мм к двигателям серии ДПМ, 2ДПМ
Подробнее

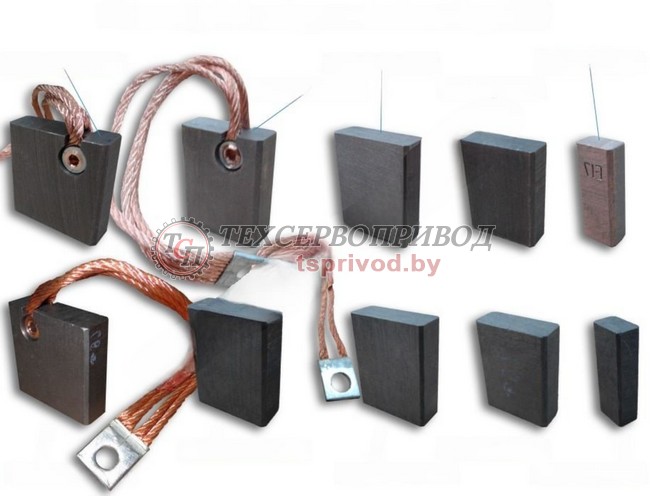

Электрощетки
| Общий вид | Обозначение исполнения | Характеристика, описание щетки | Общий вид | Обозначение исполнения | Характеристика, описание щетки |
|---|---|---|---|---|---|
 | К1 | Щетка неармированная, прямоугольная, без проводов 2 |  | К1-1 | Щетка прямоугольной формы, с одним проводом выходящим из верхней поверхности 2 |
 | К1-2 | Прямоугольной формы с одним проводом выходящим из верхней поверхности который смещен в бок от оси щетки 2 |  | К1-3 | Прямоугольной формы с двумя проводами, которые выходят из верхней поверхности которые симметричны относительно оси щетки 2 |
 | К1-4 | Прямоугольной формы с одним проводом выходящим из меньшей боковой грани 2 |  | К1-5 | Электрощетка прямоугольной формы с одним проводом выходящим из большей боковой грани 2 |
 | К1-6 | Прямоугольной формы с двумя проводами которые выходят из боковой грани 2 |  | К1-7* | Прямоугольной формы с двумя проводами которые выходят из верхней поверхности которые смещены от оси щетки 2 |
 | К1-8* | Прямоугольной формы с четырьмя проводами выходящими из верхней поверхности которые симметричны оси щетки 2 |  | К2 | Контактная поверхность скошена и без проводов 3 |
 | К2-1 | Контактная поверхность скошена и однин провод который выходит из верхней поверхности электрощетки по оси 3 |  | К2-2 | Контактная поверхность скошена и один провод который выходит из верхней поверхности электрощетки смещенным от оси 3 |
 | К2-3 | С двумя проводами которые выходят из верхней поверхности которые симметричны относительно оси скользящего контакта и со скошенной контактной поверхностью 3 |  | К2-7* | С двумя проводами которые выходят из верхней поверхности которые смещены от оси щетки и со скошенной контактной поверхностью 3 |
 | К2-8* | С четырьмя проводами выходящими из верхней поверхности которые симметричны относительно оси скользящего контакта и со скошенной контактной поверхностью 3 |  | К3-3 | Со скошенными верхней и контактной поверхностями и двумя проводами выходящими из верхней поверхности 3 |
 | К3-5 | Со скошенными верхней и контактной поверхностями и одним проводом выходящим из большей боковой грани 3 |  | К3-8 | Со скошенными верхней и контактной поверхностями и четырьмя проводами выходящими из верхней поверхности щетки 3 |
 | К4-2 | Прямоугольной формы со скосом на верхней поверхности и одним проводом выходящим из скоса 2 |  | К5-2 | С одним проводом выходящим из скоса верхней поверхности и со скошенной контактной поверхностью 3 |
 | К6-3 | Прямоугольной формы со скосами на верхней поверхности и двумя проводами выходящими из скосов 2 |  | К6-8 | Прямоугольной формы со скосами на верхней поверхности и четырьмя проводами выходящими из скосов 1 |
 | К8 | Прямоугольной формы с пазом на верхней поверхности 1 |  | К8-2 | Прямоугольной формы с пазом и одним проводом выходящим из верхней поверхности и смещенным от оси щетки 5 |
 | К8-3 | Прямоугольной формы с пазом и двумя проводами выходящими из верхней поверхности которые симметричны относительно оси щетки 5 |  | К8-4 | Прямоугольной формы с пазом на верхней поверхности и одним проводом выходящим из меньшей боковой грани 5 |
 | К8-5 | Прямоугольной формы с пазом на верхней поверхности и проводом выходящим из большей боковой грани 5 |  | К8-8* | Прямоугольной формы с пазом и четырьмя проводами выходящими из верхней поверхности которые симметричны относительно оси щетки 5 |
 | К10-4 | С пазом на верхней поверхности щетки, со скошенной контактной поверхностью и одним проводом выходящим из меньшей боковой грани 3 |  | К11 | Со скошенным пазом выходящим из верхней поверхности и скошенной контактной поверхностью 1 |
 | К11-3 | Со скошенным пазом и двумя проводами выходящими из верхней поверхности которые симметричны относительно оси щетки и со скошенной контактной поверхностью 3 |  | К11-4 | Со скошенным пазом на верхней поверхности электрощетки, одним проводом выходящим из меньшей боковой грани и со скошенной контактной поверхностью 3 |
 | К11-8 | Со скошенным пазом на верхней поверхности, четырьмя проводами выходящими из верхней поверхности и со скошенной контактной поверхностью 3 |  | К12-3 | Щетка прямоугольной формы с пазом и двумя проводами выходящими из верхней поверхности, а также с резиновой накладкой 1 |
 | К12-8* | Прямоугольной формы с пазом и четырьмя проводами выходящими из верхней поверхности, а также с резиновой накладкой 1 |  | К13-2 | Прямоугольной формы с пазом на верхней поверхности, со скосом и одним проводом выходящим из скоса 5 |
 | К14 | Прямоугольной формы с головкой на верхней поверхности электрощетки 4 |  | К14-1 | Прямоугольной формы с головкой на верхней поверхности и одним проводом выходящим из головки 4 |
 | К14-5 | Прямоугольной формы с головкой на верхней поверхности и одним проводом выходящим из меньшей боковой грани 4 |  | К15-6 | Со скошенными верхней и контактной поверхностями, со скошенным пазом и двумя проводами выходящими из боковой грани 3 |
 | К16-2 | С двумя скосами на верхней поверхности электрощетки и одним проводом выходящим из скоса, а также со скошенной контактной поверхностью 3 |  | К17-2 | С тремя скосами на верхней поверхности и одним проводом выходящим из скоса, а также со скошенной контактной поверхностью 3 |
 | К17-3 | С тремя скосами на верхней поверхности и двумя проводами выходящими из боковых скосов, а также со скошенной контактной поверхностью 3 |  | К18-2 | С двумя скосами и одним проводом выходящим из скоса, а также со скошенной контактной поверхностью 3 |
 | К19-2 | Контактная поверхность скошена, три скоса, скошен паз на верхней поверхности и один провод на скосе 3 |  | К20-3 | Разрезная с впресованной накладкой и двумя проводами, смещенными относительно оси электрощетки, а также со скосами на верхней и контактной поверхностях 3 |
 | К20-8 | Разрезная с впресованной накладкой и четырьмя проводами, а также со скосами на верхней и контактной поверхностях 3 |  | К21-2 | Сложная конструкция с одним проводом 1 |
 | К21-3 | Электрощетка сложной конструкции с двумя проводами 1 |  | К22-6 | Прямоугольной формы с пазом расположенным на верхней поверхности, с двумя скосами и двумя проводами на большей боковой грани 5 |
 | К23-1 | Трапецеидальная с одним проводом выходящим из боковой грани 1 |  | К23-8 | Трапецеидальная с четырьмя проводами выходящими из боковой грани |
 | К24-2 | Со скосами на верхней и контактной поверхностях, скошенным пазом, а также одним проводом расположенным на скосе 3 |  | К27-3 | Трапецеидальная с двумя проводами которые выходят из верхней поверхности 1 |
 | К27-8 | Электрощетка трапецеидальная с четырьмя проводами выходящими из верхней поверхности 1 |  | К28-3 | Со сложной контактной поверхностью, а также двумя проводами которые симметричны относительно оси электрощетки и выходят из верхней поверхности 1 |
 | К29-2 | Две электрощетки со скошенной контактной поверхностью с двумя проводами выходящими из верхней поверхности закрепленные на одной металлической планке. |  | К29-3 | Три электрощетки со скошенной контактной поверхностью с двумя проводами выходящими из верхней поверхности закрепленные на одной металлической планке. |
1 - Для радиальных щеткодержателей.
2 - Для радиальных щеткодержателей с пружинами которые могут быть различного исполнения.
3 - Для реактивных щеткодержателей.
4 - Для радиальных щеткодержателей с проволочной спиральной пружиной.
5 - Для радиальных щеткодержателей с ленточной плоской пружиной.
* - Щетки с данным исполнением могут выполнятся разрезными.
Марки электрических щеток для электродвигателей, генераторов и их характеристики
Электрографитовые (электрографитные) щетки | |||||||
| Марка | Удельное электрическое сопротивление мкОм*м | Твердость, кгс (H по Супер-Роквеллу ГОСТ 30262) | Плотность тока, А/см2, не более | Коэффициент трения, не более | Линейная скорость, м/с | Номинальное давление (нажатие) на щетку, кПа | Преимущественная область применения |
|---|---|---|---|---|---|---|---|
| 611А | 10-22 | 3-8 | 12 | 0,31 | ≤15(25) | 35 | Кольца контактные для электрических машин со специальным назначением. |
| ЭГ4 | 6-16 | 2-6 | 12 | 0,25 | ≤45(60) | 20 | Возбудители турбогенераторов мощностью менее 200мВт, электрические машины универсального назначения и преобразователи одноякорные, асинхронные и синхронные двигатели с фазным ротором, электрические машины постоянного тока небольшой мощности. |
| ЭГ14 | 20-38 | 8-30 | 12 | 0,25 | ≤45 | 40 | Вспомогательные и тяговые электрические машины городского и железнодорожного транспорта, а также электрические машины общепромышленного назначения. |
| ЭГ14М1 | 20-65 | 10-50 | 13 | - | 60 | - | Двигатели электроинструмента и бытовых электроприборов. |
| ЭГ8 | 36-50 | 8-34 | 10-11 | 0,25 | 45 | 50 | Электромагнитные усилители поперечного поля, универсальные высокооборотистые электродвигатели, электрические машины постоянного тока со сложными условиями коммутации. |
| ЭГ2А | 11-27 | 7-21 | 12 | 0,23 | 31-50 | 25 | Вспомогательные и тяговые электрические двигатели электровозов, тепловозов и экскаваторов. Генераторы и двигатели с очень выраженной неравномерно распределенной нагрузкой (прокатное оборудование металлургической промышленности). |
| ЭГ2АП | 20 | 8-29 | 15 | 0,23 | 90 | 15-21 | |
| ЭГ2АФ | 10-35 | 6-22 | 15 | 0,23 | 60-90 | 20 | Контактные кольца синхронных компенсаторов и турбогенераторов до 300-500 мВт. |
ЭГ13 ЭГ13П | 20-38 | 8-29 | 12 | 0,22 | 20 | 40 | Генераторы постоянного тока автотракторного электрического оборудования. |
| ЭГ17 | 10-15 | 11-25 | 0,8 | - | 20 | - | Двигатели электробритв. |
| ЭГ39 | 20-38 | 8-40 | 12 | 0,25 | 45 | 40 | |
| ЭГ141 | 20-40(60) | 10-30 | 11(17) | 0,30 | 40(50) | 30 | Электродвигатели общепромышленного назначения, а так же вспомогательные и тяговые электрические машины городского и железнодорожного транспорта. |
| ЭГ61А | 36-60 | 20-65 | 17-19,5 | 0,15 | 60 | 40 | Тяговые электродвигатели напряжением до 500В для магистральных электровозов и тепловозов. |
| ЭГ61АИ | 36-72 | 20-65 | 17 | 0,15 | 60 | 40 | |
| ЭГ61АК | 30-65 | 20-65 | 17 | 0,15 | 60 | 40 | |
| ЭГ64К | 35-65 | - | - | 0,17 | 60 | 40 | Тяговые электродвигатели нового поколения для мотор-колес, автосамосвалов увеличенной грузоподъемности, для электроподвижного состава. |
| ЭГ71 | 20-35 | 6-14 | 12 | 0,17 | 40-45 | - | Электрические машины с затруднительными условиями коммутации. |
ЭГ73 ЭГ73К | 25-65 | 20-55 | 12 | 0,2 | 90 | 25 | Генераторы большой мощности со сложными условиями коммутации. |
| ЭГ74 | 35-75 | 15-49(55) | 15(20) | 0,22 | 46-60 | 40 | Электрические машины постоянного тока со сложными условиями коммутации и сильно выраженной неравномерностью прикладываемых нагрузок, так же мощные тяговые электродвигатели различных типов современных локомотивов. |
| ЭГ74К | 35-75 | 20-40 | 12 | - | 60 | - | Мощные электродвигатели закрытого типа с кремний-органической изоляцией. |
| ЭГ74АК | 35-75 | 20-40 | 12 | - | 60 | - | |
| ЭГ75 | 35-65 | - | 13(20) | 0,17 | 50(60) | 40 | Высоковольтные тяговые электрические двигатели, тяговые электрические двигатели с высокими температурами нагрева или тяжелыми условиями коммутации, машины вспомогательные для современных магистральных электровозов. |
ЭГ841 ЭГ84 | 40-80 | - | 17 | 0,17 | 46-60 | 40 | Вспомогательные и тяговые электродвигатели городского транспорта: метро, троллейбусов, трамваев. Тяговые электрические двигатели мощных самосвалов с электроприводом (БЕЛАЗ). |
| ЭГ841К | 40-80 | - | 17 | 0,17 | 50 | 40 | |
| ЭГ841И | 40-80 | 15-49 | 17 | 0,17 | 55 | 40 | |
| ЭГ84М | 40-80 | - | 17 | 0,17 | 80 | 40 | |
| ЭГ85 | 35-75 | 17-49 | 15 | - | 50 | - | Электродвигатели и генераторы металлургических заводов. |
| ЭГ85М | 35-75 | 17-49 | - | 0,20 | 46-60 | - | |
| ВТ5 | 35-65 | 20-50 | 30 | 0,22 | 50 | 60 | Электродвигатели и преобразователи для авиационной техники. |
| ВТ10-2 | 25-45 | 20-50 | 30 | 0,20 | 45 | 50 | Преобразователи для авиационной техники. |
Графитовые (графитные, угольнографитные, угольнографитовые) щетки | |||||||
| Марка | Удельное электрическое сопротивление мкОм*м | Твердость, кгс (H по Супер-Роквеллу ГОСТ 30262) | Плотность тока, А/см2, не более | Коэффициент трения, не более | Линейная скорость, м/с | Номинальное давление (нажатие) на щетку, кПа | Преимущественная область применения |
| Г3 | 8-20 | 7-19 | 12 | 0,30 | 60 | 25 | Генераторы с большой силой тока, электрические машины постоянного тока напряжением не более 220В, сварочные генераторы, контактные кольца одноякорных преобразователей и асинхронных двигателей, кольца возбуждения синхронных генераторов. |
| Г4 | 10-25 | 4-15 | 5 | 0,30 | 30 | 40 | Двигатели бытовых приборов и прокатных станов. |
| Г4АК | 60-80 | 15-30 | 15 | 0,23 | 30 | 25 | Универсальные электрические двигатели постоянного тока, в том числе различной бытовой техники, двигатели Шраге-Рихтера и двигатели постоянного тока малой мощности со сложными условиями коммутации. |
| Г4К | 60-80 | 10-30 | 15 | 0,23 | 30 | 5 | |
| Г5 | не более 100 | 5-20 | 25 | 0,25 | 10 | 40 | |
| Г20 | 35-120 | 12-22 | 15 | 0,17 | 40 | 50 | Коллекторные машины переменного тока и электрические машины постоянного тока с низкими значениями реактивной и трансформаторной ЭДС, двигатели многофазные и однофазные коллекторные для текстильного производства. |
| Г21 | 150-450 | 20-60 | 8,5 | - | 30 | - | Электродвигатели электроинструментов и бытовых пылесосов. |
| Г21А | 150-400 | 20-60 | 10 | - | 25 | - | Электродвигатели работающие в условиях низкого атмосферного давления. |
| Г21Д | 160-610 | 15-39 | 25 | 0,32 | 6 | 70 | Электродвигатели различного бортового оборудования ракетно-космической техники. |
| Г22 | 100-230 | 17-55 | 10 | 0,25 | ≤30 | 40 | Многофазные коллекторные двигатели с параллельным возбуждением и маломощные электродвигатели с постоянным током, электродвигатели типа Шраге-Рихтера, электродвигатели постоянного тока с малой мощностью и с затруднительными условиями коммутации. |
| Г23 | 0,2-1,5 | 8-25 | 15 | 0,20 | 10 | 50 | Электродвигатели малогабаритные низковольтные постоянного тока. |
| Г23М1 | 1-2 | 8-25 | 20 | 0,20 | 10 | 50 | Электродвигатели исполнительные низковольтные малой мощности. |
| Г24 | 17-35 | 8-33 | 30 | 0,30 | 60 | 45 | Электродвигатели для авиационной техники, токосъемники. |
| Г24-1 | 18-40 | 8-33 | 25 | 0,27 | 65 | 55 | Электродвигатели, которые эксплуатируются в условиях резких колебаний внешней среды по влажности и температуре. |
| Г26 | 70-170 | 9-25 | 10 | 0,26 | ≤35 | 20 | Электродвигатели с переменным током коллекторные для текстильной промышленности, электрические двигатели типа Шраге-Рихтера с невысоким значением трансформаторной ЭДС. |
| Г27 | 18-40 | 8-33 | 30 | 0,27 | 60 | 50 | Электродвигатели и генераторы для авиационной техники с затруднительными условиями эксплуатации по разряжению внешней среды и температуре. |
| Г30 | 150-310 | 7-24 | 10 | 0,25 | ≤30 | 20 | Электродвигатели типа Шраге-Рихтера со средним параметром трансформаторной ЭДС или электрические машины для бытовой техники. |
| Г31 | 400-800 | 6-20 | 10 | 0,30 | 40 | 40 | Двигатели бытовой техники с переменным током, агрегаты воздуховсасывающие мощностью не выше 1500Вт. |
| Г32 | 12-55 | 8-35 | 20 | 0,30 | 30 | 60 | Низковольтные электрические микромашины с высоким сроком службы. |
| Г33 | ≤900 | 18-64 | 10 | 0,25 | ≤35 | - | Электродвигатели рубанков, дрелей, пил, миксеров, поливочных насосов, кофемолок и т.п. |
| Г33М | ≤1600 | 20-60 | 10 | - | 35 | - | |
| Г33И | 300-1100 | 20-70 | 10 | 0,45 | 35 | 40 | Универсальные коллекторные электродвигатели, используемые в бытовых приборах и электроинструментах. |
| Г33МИ | 600-1900 | 25-71 | 10 | 0,40 | 35 | 40 | |
| Г40 | ≥60 | 10-30 | - | 0,23 | ≤22 | 0,3 | |
| Г41М | ≥50 | 10-30 | 10 | 0,23 | 30 | 40 | Коллекторные электрические машины, с переменным током, используемые в бытовой технике, мощностью до 600Вт. |
| Г42 | ≥80 | 14-35 | 10 | 0,21 | 45 | 40 | Электрические коллекторные машины, переменного тока, которые применяются в бытовой технике или электроинструментах. |
Меднографитовые (меднографитные, металлографитовые, металлографитные) щетки | |||||||
| Марка | Удельное электрическое сопротивление мкОм*м | Твердость, кгс (H по Супер-Роквеллу ГОСТ 30262) | Плотность тока, А/см2, не более | Коэффициент трения, не более | Линейная скорость, м/с | Номинальное давление (нажатие) на щетку, кПа | Преимущественная область применения |
| МГ | ≤0,12 (0,03-0,4) | 4-14 | 30 | 0,30(0,20) | ≤30 | 20 | Асинхронные электрические двигатели с фазным ротором, стартеры напряжение которых не более 6В, электрические машины с постоянным током напряжение которых не более 12В плотностью тока в скользящем контакте и малой окружной скоростью (сварочные генераторы). |
| М1 | 2-8 | 8-24 | 25 | 0,25 | 16-30(33) | 20 | Преобразователи одноякорные, синхронные генераторы, асинхронные электродвигатели с фазным ротором, зарядные генераторы напряжение которых от 20В до 60В, генераторы переменного тока для автотракторного оборудования. |
| М1А | 2-8 | 8-25 | 12(25) | 0,22 | 33 | 20 | |
| М6 | 1-6 | 10-25 | 24 | - | 35 | - | Генераторы и двигатели с малой мощностью напряжение которых достигает 25-30В. |
| МГ4 | ≤1,3 | 10-22 | 24 | 0,20 | ≤30 | 25 | Асинхронные электрические двигатели с фазным ротором, электрические машины постоянного тока напряжение которых до 40В и синхронные генераторы. |
| МС1 | 0,5-14 | 6-20 | ≤180 | - | ≤25 | - | Стартеры тракторов и автомобилей. |
| МГ4С | 0,4-0,3 | - | - | 0,20 | - | - | Стартеры автотракторные. |
| МГ24 | 0,4-12 | 6-15 | 180 | - | - | - | Стартеры электрические напряжением 24В, 12В. |
| МГ30 | ≤10 | 10-30 | ≤15 | - | 7 | - | Микродвигатели постоянного тока. |
| 611ОМ | 8-28 | 5-11 (6-12) | 15 | 0,30 | (60)90 | 30 | Турбогенераторы, электрические машины с постоянным током напряжением не более 110В с легким условием коммутации. |
| МГИ | 4-40 | 13-25 | 25 | 0,30 | 20 | 70 | Электрические двигатели исполнительных механизмов для автотранспорта. |
| МГИ1 | ≤2,5 | 15-30 | 30 | 0,30 | ?20 | 70 | |
| МГИ2 | ≤1,5 | 15-30 | 30 | 0,30 | 10 | 55 | Тахогенераторы и электродвигатели постоянного тока низковольтные. |
| МГИ3 | ≤0,5 | 16-32 | 30 | 0,30 | 10 | 55 | Электродвигатели постоянного тока низковольтные. |
| МГО | 2,5 | - | 30 | 0,3 | 20 | 70 | |
| МГО2С | 5,0 | - | 30 | 0,3 | 20 | 70 | |
| МГМ1 | 0,4-24 | 13-43 | 25 | 0,32 | 20 | 100 | Исполнительные электродвигатели для изделий космической техники. |
| МГМ2 | ≤0,3 | 5-15 | 30 | 0,30 | 10 | 50 | Микромашины с постоянным током. |
| МГТ2 | ≤0,4 | 5-15 | 30 | 0,30 | 10 | 70 | Электродвигатели миниатюрные низковольтные с постоянным током. |
| МГС20 | ≤0,4 | 6-25 | 120 | 0,25 | 15(35) | 25 | Стартеры автотракторного транспорта напряжение которых не более 24В, автомобилей ВАЗ. |
| МГС21Н | ≤0,5 | - | 16 | 0,25 | - | 50 | Токосъемные заземляющие устройства тяговых двигателей подвижного состава. |
| МГС23 | 1,5 | 6-20 | 120 | 0,25 | 15 | 25 | Автотракторные электрические стартеры напряжение которых не более 12В. |
| МГС5 | 2-15 | 6-20 | 45(80) | 0,22 | 16(35) | 40 | Генераторы, токосъемники, преобразователи, стартеры и электродвигатели авиационной техники, стартеры тракторов и автомобилей напряжением не более 24В. |
| МГС51 | 2-13 | 6-20 | 80 | 0,22 | 15(16) | 70 | Стартеры для автотракторного транспорта напряжением не более 24В. |
| МГСО | ≤0,3 (2-15) | 5(6)-20 | 30 | 0,24(0,25) | ≤30 | 25 | Электрические машины постоянного тока напряжение которых не более 12В, стартеры для тракторов и автомобилей напряжением не более 12В. |
МГСО1 МГСО1М | ≤0-8 | 6-20 | 30(80) | 0,25 | 15(16) | 25 | Автотракторные стартеры с торцевыми коллекторами. |
| МГСОА | ≤0,3 | 14-45 | 100 | 0,24 | 15 | 25 | Стартеры электрические грузовых и легковых автомобилей. |
МГС7 МГС7Н | 1,5-2,0 | 10-33 | 30 | 0,30 | ≤55 | 60 | Генераторы, электродвигатели, токосъемники и преобразователи авиационной техники. |
| МГС7И | 2-18 | 12-27 | 30 | 0,30 | ≤55 | 60 | Преобразователи и генераторы работающие на высоте до 20 км. |
| МГС8 | 4-15 | 10-32 | 28 | 0,20 | 55 | 60 | Преобразователи и электродвигатели для авиационной техники. |
| МГС9А | ≤10 | 13-38 | 20 | - | 30 | - | Электрические двигатели вентиляторов отопителей для грузовых автомобилей. |
| ВТ1 | 1,5-15 | 15-35 | ≤30 | 0,25 | 25(35) | 70 | Электрические машины ракетно-космической техники и бортового электрооборудования авиационной техники. |
| ВТ3 | 25-60 | 10-30 | ≤20 | - | ≤30 | - | |
| 961 | 4-30 | 10-25 | 10(15) | 0,20 | 5 | 35 | Электродвигатели вспомогательных механизмов тракторов и автомобилей, комбайнов, вентиляторов отопителей, фароочистителей, стеклоочистителей, стеклоомывателей любых моделей грузовых и легковых автомобилей. |
| 961М | 2-20 | 10-25 | 15 | - | 7 | - | |
| ПУ | 70-115 | 10-30 | ≤20 | - | ≤11 | - | |
Серебрянографитовые (серебрянографитные) щетки | |||||||
| Марка | Удельное электрическое сопротивление мкОм*м | Твердость, кгс (H по Супер-Роквеллу ГОСТ 30262) | Плотность тока, А/см2, не более | Коэффициент трения, не более | Линейная скорость, м/с | Номинальное давление (нажатие) на щетку, кПа | Преимущественная область применения |
| СГ1 | не больше 12 | 4-13 | 30 | 0,32 | 10 | 70 | Сельсины, тахогенераторы систем автоматики. |
| СГ1М | не больше 1,2 | 4-13 | 30 | 0,32 | 10 | 70 | Электродвигатели исполнительные низковольтные для систем управления изделий ракетно-космической техники. |
| СГ3 | не больше 12 | 6-20 | 30 | 0,32 | 10 | 70 | Токосъемники электрические низковольтных электродвигателей. |
СГО1 СГИ | не больше 0,2 | 7-31 | 20 | 0,35 | 10 | 70 | Электрические машины малой мощности точных электропроводов и автоматических устройств. |
| СГО2 | не больше 0,2 | 5-22 | 30 | 0,35 | 10 | 70 | Электродвигатели с более высокой стабильностью частоты вращения точных электроприводов и автоматических устройств. |
| СГИ1 | 2,5-3,2 | 6-22 | 30 | 0,30 | ≤10 | 70 | Низковольтные электродвигатели с повышенной стабильностью частоты вращения систем автоматики. |
| СГИ2 | 0,3-0,5 | 9-31 | 30 | 0,30 | 10 | 50 | Низковольтные микродвигатели систем управления. |
| СГИ3 | не больше 0,5 | 6-28 | 20 | 0,30 | 10 | 70 | |
| СГН88 | 0,1-0,18 | 4-21 | 30 | 0,32 | 10 | 60 | Низковольтные микродвигатели и тахогенераторы постоянного тока. |
| СГМ1 | 10-13 | 4-13 | 20 | 0,30 | 10 | 50 | Электродвигатели для систем управления различной космической техники. |
| СГМ2 | не больше 0,4 | 5-22 | 35 | 0,30 | 10 | 50 | |
Виды накладок для щеток
Чтобы более мягкие электрощетки не крошились под воздействием нажимного пальца щеткодержателя, применяются специальные накладки, которые защищают их верхнюю поверхность.| Общий вид накладки | Обозначение накладки | Характеристика, описание, применяемость | Общий вид накладки | Обозначение накладки | Характеристика, описание, применяемость |
|---|---|---|---|---|---|
 | НК-1 | Для радиальных электрощеток с нажимными устройствами самых разных конструкций. Согнута под прямым углом. Может быть с упорным отверстием или без него. |  | НК-2 | Для радиальных электрощеток с ограничением износа. Согнута под прямым углом и может быть с упорным отверстием либо без него, но сделана с выступом для ограничения износа. |
 | НК-3 | Для радиальных, реактивных и волочащихся электрощеток. Согнута под острым углом. |  | НК-4 | Для волочащихся и реактивных электрощеток с ограничением износа. Согнута под острым углом, но сделана с выступом для ограничения износа. |
 | НК-5 | Для радиальных не разрезных электрощеток с нажимными устройствами различных конструкций, а также с ограничением износа. Согнута под прямым углом с упорным отверстием, а также с двумя выступами служащими для ограничения износа. |  | НК-6 | Для радиальных электрощеток, которые работают при высоких вибрациях. Прямоугольный параллелепипед с выступом для фиксации и четырьмя проделанными отверстиями. |
 | НК-7 | Для радиальных электрощеток, которые работают при высоких вибрациях. Прямоугольный параллелепипед с выступом для фиксации, а также четырьмя отверстиями и пазом сделанным на верхней поверхности. |  | НК-8 | Для разрезных реактивных электрощеток индивидуального прессования. Сложные конструкции. |

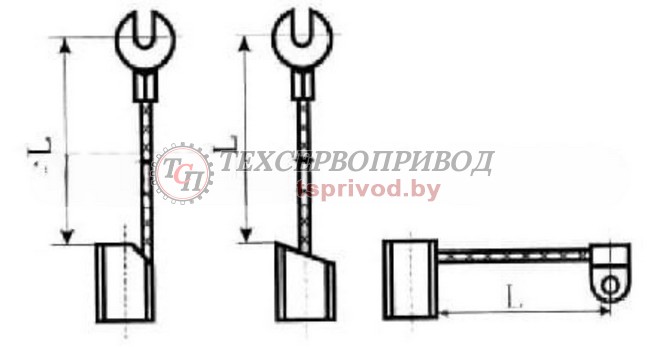

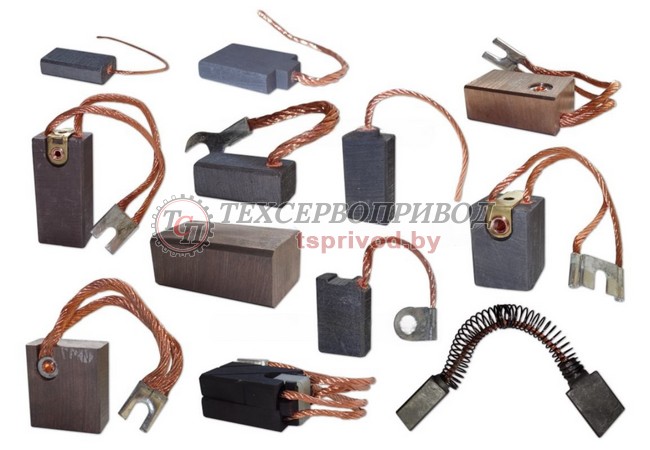

Токоведущие провода и наконечники электрощеток
Электрощетки для электрических двигателей и генераторов производят с токоведущим проводом либо без него. Крепление самого токоведущего провода производят конопаткой, развальцовкой, запрессовкой или пайкой. Для их изготовления используют провода следующих марок: МПЩ - провод специальный сделанный из медных проволок; ПЩС - провод повышенной гибкости из медных проволок; ПЩ - провод гибкий сделанный из медных проволок.
Сечения и марки проводов выбирают по следующей таблице.| Допустимая токовая нагрузка, А | Номинальное сечение провода, мм2 | ||
|---|---|---|---|
| ПЩ | МПЩ | ПЩС | |
| 0,42 | - | 0,03 | - |
| 0,70 | - | 0,05 | - |
| 3,90 | 0,16 | - | - |
| 6,00 | 0,30 | - | - |
| 9,00 | 0,50 | - | - |
| 12,00 | 0,75 | - | - |
| 15,00 | 1,00 | - | 1,00 |
| 19,00 | 1,50 | - | 1,50 |
| 26,00 | 2,50 | - | 2,50 |
| 38,00 | 4,00 | - | 4,00 |
| 50,00 | 6,00 | - | 6,00 |
| 75,00 | 10,00 | - | 10,00 |
| Диаметр наконечника, d | Диаметр контактного стержня, d | Допустимая токовая нагрузка, А | ||
|---|---|---|---|---|
| пластинчатого | двойного | вилочного или флажкового | ||
| 3,4 | 3,0 | - | - | 20 |
| 4,3 | 4,0 | 71 | 64 | 32 |
| 5,2 | 5,0 | 130 | 100 | 50 |
| 6,5 | 6,0 | 260 | 120 | 76 |
| 8,5 | 8,0 | 260 | 150 | 100 |
| 10,5 | 10,0 | 260 | 240 | 150 |
На проводе устанавливают наконечники следующих типов:
 | В | Вилочный открытый |  | ВГ | Вилочный закрытый |
 | Ф | Флажковый открытый |  | ФГ | Флажковый закрытый |
 | В2С | Вилочный двойной открытый |  | ДГС | Двойной закрытый специальный |
 | ФС | Флажковый открытый специальный |  | ФГП | Флажковый закрытый специальный |
 | Д | Двойной открытый |  | ДГ | Двойной закрытый |
 | П | Пластинчатый открытый |  | ПГ | Пластинчатый закрытый |
Выбор графитовых, угольных электрощеток
Выбирать их приходится в трех следующих случаях: в случае проектирования нового электродвигателя, при переводе электрической машины на другой режим работы, когда использующиеся ранее изделия перестают обеспечивать полноценное функционирование узлов токосъема и в том случае, если, когда установленный на работающем электродвигателе комплект угольных щеток изношен, а запасного комплекта аналогичной марки в распоряжении нет.
Основной момент правильного выбора щеток - это обеспечение электродвигателями требуемого режима работы сопряженного с ними оборудования при самых минимальных расходах на ремонт и обслуживание данных машин. Необходимые условия будут выполнены, при случае, если изделия удовлетворяют ряду требований, основными из которых являются следующие:
1. графитовые щетки не должны вызывать искрения связанного с переключением различных токов в замыкаемых секциях обмоток и должны качественно осуществлять коммутационный процесс электродвигателей и генераторов;
2. они должны обеспечить надежный контакт со всеми вращающимися элементами двигателя (кольцами токосъема) и не вызывать искрения, которое может быть связано с нарушением данного контакта;
3. они должны делать потери энергии в скользящем контакте как можно меньше;
4. они должны быть достаточно прочными, что исключит возможность их разрушения;
5. материал для производства графитовых электрощеток, должен быть износоустойчив, обеспечивающий сохранность всех поверхностей скольжения контактных колец и коллекторов, а так же не вызывать износа данных поверхностей. Особенность всех перечисленных требований заключается в том, что большинство из них являются взаимоисключающими и выполнить одно из них можно только с помощью другого. Например, требование в пункте №1 можно выполнять, применяя материалы па сажевой основе, которые обладают повышенными свойствами коммутации, но износоустойчивость данных материалов в сравнении с графитовыми является низкой. В аналогичном противоречии находится требование указанное в пункте №5 требование о повышении износоустойчивости материалов для угольных электрощеток при одновременном снижении уровня их воздействия непосредственно на поверхности скольжения колец и коллекторов. При вышеуказанных обстоятельствах выбор электрических щеток для тех или иных условий эксплуатации - это серьезная задача, грамотное решение которой обеспечит получение хороших технико-экономических показателей работы электродвигателей, обслуживаемых ими исполнительных механизмов и всего предприятия в целом.- Перед тем как установить электрощетки, необходимо очистить весь коллектор от пыли, нагара и грязи с помощью специальной шлифовальной бумаги. Аналогичным образом необходимо полностью очистить токосъемный узел от загрязнений.
- Для обеспечения более надежного скользящего контакта, нужно соблюдать рекомендуемый зазор между внутренней стенкой обоймы щеткодержателя и боковой поверхностью графитовой щетки.
- Периодически нужно проверять их на предмет износа. В случае, если он не превышает 20%, то возможна замена без предварительной пришлифовки, при более высоком проценте износа - необходимо заменить весь комплект.
- Провода угольной электрощетки не должны касаться друг друга или быть перекрещены, а каждый наконечник должен крепиться к отдельному болту.
Причины неудовлетворительной работы щеток
Плохая работа электрощеток для электрических машин может иметь разные признаки. Дефекты легко обнаруживаются в процессе регулярных наблюдений за состоянием электрощеток, щеткодержателей и рабочих поверхностей контактных колец и коллекторов, элементов их арматуры. Одинаковый дефект в работе различных деталей щетки может быть вызван рядом причин. В тот же момент какая-либо отдельная из них может вызвать появление разных дефектов. Указанные обстоятельства осложняют обнаружение причин, которые могут вызывать нарушение нормального функционирования скользящего контакта. Задача заключается в выявлении причин и устранении с наименьшими затратами труда и времени. Обобщение практики эксплуатации электродвигателей и генераторов говорит о том, что в наиболее частых случаях нарушение работы скользящего контакта должным образом, может быть вызвано следующими причинами: 1. Воздушное давление под щеткой выше атмосферного. 2. Неодинаковы зазоры магнитной системы. 3. Атмосфера загрязнена газами, которые вызывают коррозию. 4. Атмосфера запыленная. 5. В атмосфере содержится очень маленькое количество влаги. 6. Атмосфера насыщена различными химическими веществами. 7. В атмосфере есть содержание клеящих и липких веществ. 8. Атмосфера содержит большое количество влаги. 9. Неравномерное нажатие скользящего контакта. 10. Между кольцами оседает щеточная пыль. 11. Скользящий контакт свешивается с контактных колец. 12. Заедание деталей механизма щеткодержателя. 13. На контактной поверхности щетки есть неровности, которые воспроизводят неровности поверхности скольжения контактного кольца. 14. Неравномерное расположение скользящего контакта на кольцах синхронных машин, вызывающее неравномерно распределенный нагрев различных участков кольца. 15. Заедание электрических щеток в щеткодержателях. 16. Маленький угол наклона реактивных щеток. 17. Слишком мягкие щетки. 18. Слишком твердые. 19. Имеется слишком большая площадь поперечного сечения (высокие механические потери). 20. Слишком тяжелые. 21. Большое расстояние между нижней кромкой обоймы щеткодержателя и коллектором. 22. Очень большой зазор между обоймой щеткодержателя и щеткой. 23. Слишком велика МДС добавочных полюсов. 24. МДС добавочных полюсов не соответствует положенным условиям работы. 25. Местное биение пластин коллектора. 26. Слишком мала МДС добавочных полюсов. 27. Замкнутые коллекторные пластины. 28. На пластинах коллектора плохо сняты или совсем не сняты фаски. 29. На поверхности коллектора имеются плоские места (лыски). 30. Деформация коллектора. 31. Слишком маленькое контактное сопротивление скользящего контакта. 32. Слишком большое контактное сопротивление. 33. Неравномерное распределение электрического тока между включенными параллельно электрощетками. 34. Контактная поверхность коллектора и щеток была слишком заполирована (остеклена). 35. Неверно выбраны размеры токоведущих проводов и их наконечников или их соединение сделано некачественно. 36. Неверно выбраны размеры наконечников токоведущих проводов. 37. Слишком жесткий материал токоведущих проводов угольной щетки. 38. С контактным кольцом соприкасаются токоведущие провода. 39. Слишком короткие токоведущие провода скользящего контакта. 40. Слишком длинные токоведущие провода электрощетки. 41. Фундамент машины расшатан. 42. Недостаточная эластичность токоведущих проводов скользящего контакта. 43. Значительные колебания нагрузки. 44. Неверная обработка коллектора, которая обусловлена дрожанием резки. 45. Дисбаланс электрической машины. 46. Химическое взаимодействие поверхности коллектора электрической машины или кольца с материалом щеток у неработающей машины. 47. Остановка электрической машины происходит всегда в одном и том же положении. 48. Перегрузка электрической машины. 49. Между коллекторными пластинами выступает изоляция. 50. Электродвигатель или генератор довольно продолжительное время работает с низкой либо нулевой нагрузкой. 51. Износ подшипника электрической машины. 52. Выбрасывание смазки. 53. Содержание вредных примесей в материале контактного кольца. 54. Плохое качество скользящего контакта. 55. На поверхности кольца имеются плоские места (лыски). 56. Периодические изменения нагрузочного тока (или гармонические составляющие). 57. Давление пружин щеткодержателей занижено или завышено. 58. Неверно выбрано давление пружин щеткодержателей. 59. Неверная расстановка щеток по окружности коллектора. 60. Неверная установка скользящего контакта в радиальном направлении. 61. Щеткодержатель износился. 62. Очень высокий пусковой ток. 63. Несимметричное расположение скользящих контактов. 64. Тангенциальный размер выбран неверно. 65. Вибрация в связи с дефектами в системе передачи. 66. Плохая вентиляция. 67. Повреждения обмоток. 68. Биение в электродвигателе либо генераторе, особенно с вертикальным исполнением. 69. Повреждение пайки витковых или уравнительных соединений. 70. Неверный выбор марки щеток. Перегрев различных щеткодержателей может быть в случае неравномерного распределения электрического тока между параллельно включенными электрощетками, уменьшением удельного нажатия на них и частицами пыли, которые попали в щеткодержатель непосредственно из окружающей среды. Мелкие частицы этой пыли могут быть причиной появления задиров и рисок на внутренних стенках в обойме щеткодержателя. При обнаружении, что какие либо детали угольной щетки электродвигателя или генератора находятся в плохом состоянии, и после выявления причин, из-за которых возникло такое состояние, нужно незамедлительно принять меры к их устранению. Необходимость проведения предписанных для этой цели действий определяется характером обнаруженного нарушения, режимом работы производства, на котором оборудование эксплуатируется и графиком его эксплуатации.Из истории графитовых щеток
В начальных образцах электродвигателей снятие тока или напряжения с вращающихся частей делалось с помощью пучка проволок, который напоминал по внешнему виду щетку или метлу. Именно это название токосъемного устройства и укоренилось до сих пор, хотя прошло уже более 70 лет и эти устройства, которые сделаны из набора проволок, не используются. В дальнейшем, их стали производить из медной фольги или сетки, которые были свернуты в виде рулона с прямоугольным сечением. Данный вид изделий сохранился в эксплуатации на различных старых типах двигателей до сегодняшнего дня, но их производство прекращено. В качестве графитовых электрощеток хотели также применять ролики и пружины, но этот вид не получил своего распространения. Фольговые и медносетчатые электрощетки можно считать первыми вариантами нынешних ЭГ и МГ.
Щетки для болгарских электродвигателей применяется в: Электродвигатель D2MTA Электродвигатель D3MTA Электродвигатель D4MTA Электродвигатель D4MTB Электродвигатель D5MT Электродвигатель 13МВН Электродвигатель 21МВН Электродвигатель 23МВН Электродвигатель 47МВН Электродвигатель 5МТ Электродвигатель 4МТВ Электродвигатель 4МТ Электродвигатель 4МТА Электродвигатель 3МТ Электродвигатель 3МТА Электродвигатель 2МТА Электродвигатель 100МВО Электродвигатель 70МВО
Подробнее
Электрощетка к тахогенератору МТ6
Подробнее
Электрощетка СГИ-1 (СГИ1) к тахогенераторам ТП80-20-02, ТП75-20-02 (2,5х3,2х12мм)
Подробнее
Электрощетка в сборе с пружинкой 4х5х10мм в сборе для тахогенератора 4Р (для тахогенератора 4Р)
Подробнее
Электрощетка в сборе с пружинкой 5x16x20мм для электродвигателей постоянного тока 2ПБВ, ПБВ щетка для электродвигателя 2ПБВ100М щетка для электродвигателя 2ПБВ100L щетка для электродвигателя 2ПБВ112S щетка для электродвигателя 2ПБВ112M щетка для электродвигателя 2ПБВ112L щетка для электродвигателя 2ПБВ132S щетка для электродвигателя 2ПБВ132M щетка для электродвигателя ПБВ112, ПБВ132
Подробнее
Щетка ТП-50 (ТП50) к тахогенератору 3,2х2,5х10мм, щетка к тахогенератору ВЭМ, 2ВЭМ 3,2х2,5х10мм Используются в электродвигателях постоянного тока марки ВЭМ, 2ВЭМ
Подробнее

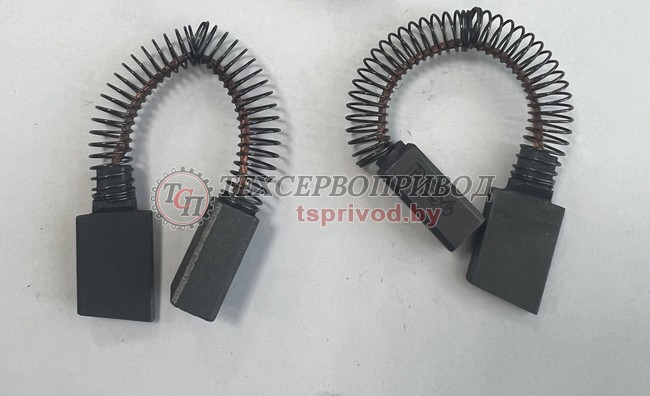

Щетка RE-54, RE54 (ЭГ-2А) 3x16x23-10x10x28 сдвоенная, скошенная с двумя пружинами и общим токоведущим проводом Используются в болгарских электродвигателях постоянного тока марки 13МВН, 21МВН, 23МВН, 47МВО.
Подробнее
Электрощетка RE-59, RE59, ЕГ74 (ЭГ74) 8х16х32 с двумя токопроводящими проводами в изоляции для болгарских электродвигателей постоянного тока Щетки для электродвигателя МР160М Щетки для электродвигателя МР160L Щетки для электродвигателя МР225М Щетки для электродвигателя МР225L
Подробнее
Электрощетка RE-59 8х20х32 с двумя токопроводящими проводами в изоляции для болгарских электродвигателей постоянного тока Щетки для электродвигателя МР112S Щетки для электродвигателя МР112М Щетки для электродвигателя МР112L Щетки для электродвигателя МР132М, МР132МА Щетки для электродвигателя МР132L, МР132LА
Подробнее
- 1
- 2
