Электродвигатели серии 2 МТА являются частью высоко моментных приводов и используются для механизмов подачи в металлорежущих станках с ЧПУ, в роботах, транс манипуляторах и т.д.
Электродвигатели предназначены для работы в следующих условиях:
а/ температура окружающей среды – от +5°С до +40°С.
б/ высота над уровнем моря – до 1000 м
в/ относительная влажность – до 80% при 30°С.
| Электродвигатели Д2МТА, Д2МТА-С, 2МТА | |||
| Номинальный крутящий момент | Нм | 13 | |
| Максимальный крутящий момент | Нм | 80 | |
| Частота вращения | об/мин | 1500 | |
| J | кг.м2 | 0.0190/0.0223 | |
| Напряжение | В | 100 | |
| Ток | А | 26 | |
| Bec | Кг | 30 | |
| Тормоз | Мт | Нм | 13 |
| 1т | А | 1.1 | |
| Рекомендуемый преобразователь | 4АЕВ163РЕВ16 | ||

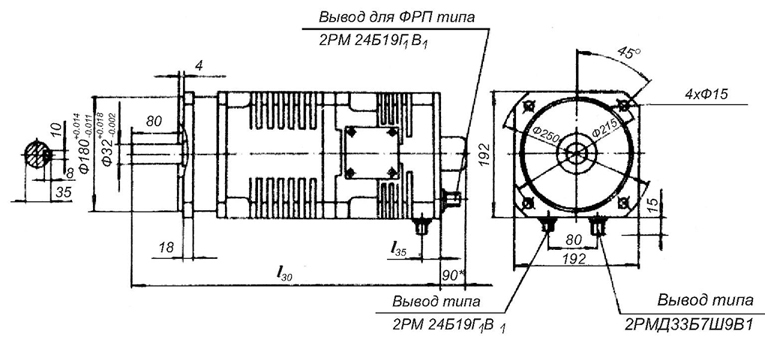

Присоединительные и габаритные размеры электродвигателей Д2МТА 13 Н/м:
| Марка двигателя | размеры | |||
| l 30 | l 35 | С резольвером | ||
| l 30 | l 35 | |||
| Д 2MTA-P | 412 | 33 | 425 | 46 |
| Д 2MTA-C | 453 | 33 | 466 | 46 |
| Д 2МТА-СР | 453 | 33 | 466 | 46 |
ЭЛЕКТРОДВИГАТЕЛИ ПОСТОЯННОГО ТОКА СЕРИИ 2MTA Степень защиты IP 44, класс изоляции F. Все электродвигатели имеют: встроенный на валу тахогенератор постоянного тока: встроенный датчик тепловой защиты. Возможные исполнения по заказу: С – со встроенным безлюфтовым електромагнитным торозом. Он увеличивает длину двигателя от40 до 60 mm. Р– со встроенным бесконтактным резолвером типа РБ-2 (двухполюсным) или РБ-10 (десетполюсным) и мультипликатором
