Двигатели и генераторы серии П

Электрические машины серии П охватывают диапазон мощностей от 0,3 до 200 кВт (при 1500 об/мин) и имеют 11 габаритов. Габарит определяется внешним диаметром якоря. Машины этой серии соответствуют ТУ 16.514.001-64.

Машины постоянного тока серии П

Общие сведения

Электродвигатели и генераторы постоянного тока серии П применяются в различных отраслях промышленности. Выпуск машин серии П прекращен, поэтому в новых разработках машины этой серии не применяются.
Машины рассчитаны на продолжительный (S1) режим работы на высоте над уровнем моря до 1000 м при температуре окружающего воздуха от 5 до 40 °С и относительной влажности воздуха до 80% при температуре 25 °С и при более низких температурах без конденсации влаги.
Машины серии П изготавливались со степенями защиты от воздействия окружающей среды IP20 и IP54

По способу охлаждения различают машины с самовентиляцией, с естественным охлаждением, с независимой вентиляцией от пристроенного вентилятора типа «Наездник» (только для машин 4— 11-го габаритов), с независимой вентиляцией и подводом воздуха по трубам (только для машин 7—11-го габаритов).

Структура условного обозначения машин серии П:

П X X X X
1 2 3 4 5
где:
1 — П — название серии;
2 — исполнение по способу охлаждения: буква Б — закрытое с естественным охлаждением; Р — закрытое с воздухоохладителем, пристроенным наверху машины, в обозначении машин защищенного исполнения буква отсутствует;
3 — условный габарит (с 1-го по 11-й);
4 — условная длина сердечника якоря (1 или 2);
5 — климатическое исполнение и категория размещения.

Электродвигатели постоянного тока  П

Двигатели серии П имеют смешанное возбуждение или параллельное и независимое возбуждение при работе в системе генератор — двигатель.
Ток в цепи якоря при пуске ДПТ не должен превышать 4/ном для ДПТ 1 — 7-го габаритов и 3/ном для ДПТ 8 —11-го габаритов. Технические данные ДПТ серии П приведены в табл. 10.19.
Двигатели допускают регулирование частоты вращения от номинальной путем изменения тока возбуждения при мощности на валу не выше номинальной (табл. 10.20).
Регулирование частоты вращения вниз от номинальной осуществляется изменением напряжения на якоре при неизменном токе в обмотке возбуждения. Напряжение на обмотке возбуждения при этом должно соответствовать номинальному напряжению якоря.

Двигатели с независимой вентиляцией допускают регулирование частоты вращения вниз от номинальной (до 100 об/мин) изменением напряжения на якоре при моменте вращения не выше номинального. Двигатели с самовентиляцией допускают регулирование частоты вращения вниз от номинальной (до 100 об/мин) изменением напряжения на якоре с уменьшением момента в соответствии с данными табл. 10.21.

Двигатели закрытого исполнения с естественным охлаждением 1 —7-го габаритов допускают регулирование частоты вращения вниз от номинальной (до 10 об/мин) изменением напряжения на якоре при моменте вращения, равном номинальному. Степень искрения на коллекторе машин при любой установившейся нагрузке от 0 до 100% номинальной не должна превышать 11/2 по ГОСТ 183-74.

Степень искрения при перегрузках и в переходных режимах ослабления поля не оговаривается, но коллектор и щетки после работы в этих режимах должны оставаться в состоянии, пригодном для дальнейшей работы без предварительной чистки коллектора. При этом допускаются следы подгара на краях коллекторных пластин и щеток.
Максимально допустимое эффективное значение вибрационной скорости должно соответствовать требованиям 7-го класса по ГОСТ 16921-83.
Средний уровень звука машин должен соответствовать требованиям класса I по ГОСТ 16372-84.

Таблица 10.19. Технические данные двигателей серии П

Т а б л и ц а 10.20. Технические данные двигателей серии П с регулированием частоты вращения вверх от номинальной изменением тока возбуждения (напряжение 220 В)

Таблица 10.21. Технические данные двигателей серии П с регулированием частоты вращения вниз от номинальной изменением напряжения на якоре (напряжение 220 В)

Габаритные, установочные и присоединительные размеры двигателей приведены в табл. 10.22—10.26 и на рис. 10.10—10.12.

Двигатели серии П изготавливались: 1 — 3-го габаритов — с изоляцией класса А (допускается В); 4 —6-го габаритов — с изоляцией класса В; 7-го габарита защищенного и закрытого исполнения — с изоляцией класса F; обмотки возбуждения — с изоляцией класса В; 8-11 -го габаритов — с изоляцией класса F.

Двигатели защищенного исполнения выполнялись: с самовентиляцией (1 —11-й габариты); с независимой вентиляцией с подводом воздуха по трубам (7—11-й габариты); с независимой вентиляцией от пристроенного вентилятора (4—11-й габариты).

Двигатели закрытого исполнения выпускались:

с естественным охлаждением (типа ПБ 1 — 8-го- габаритов);

с воздухоохладителем, пристроенным наверху двигателя (ПР 5 —7-го габаритов).

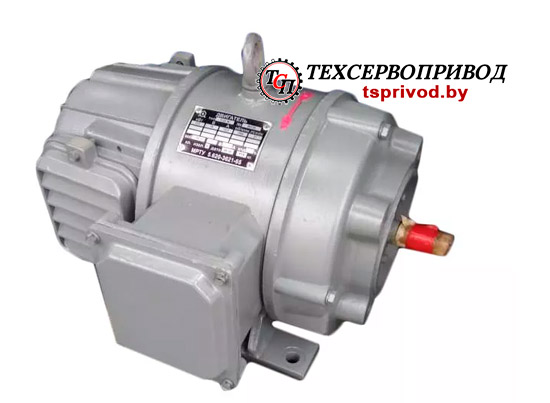

Генераторы постоянного тока серии П

Генераторы постоянного тока серии П выпускались в защищенном исполнении со стабильным и регулируемым напряжением. Генераторы на стабильное напряжение 115, 230 и 460 В изготовлялись со смешанным возбуждением. По особому заказу генераторы выполнялись с параллельным или независимым возбуждением с напряжением обмотки независимого возбуждения НО, 220 или 460 В.

Генераторы с регулируемым напряжением для зарядки аккумуляторных батарей изготовлялись с параллельным возбуждением на напряжения 110/160 и 220/320 В.

Для машин устанавливались следующие показатели надежности и долговечности: наработка до технического осмотра — 2000 ч, полный ресурс — 8000 ч, вероятность безотказной работы за период 2000 ч — 0,7 при доверительной вероятности 0,9.

Технические данные генераторов приведены в табл. 10.27. Габаритные, установочные и присоединительные размеры см. в табл. 10.22 — 10.26 и на рис. 10.10—10.12.

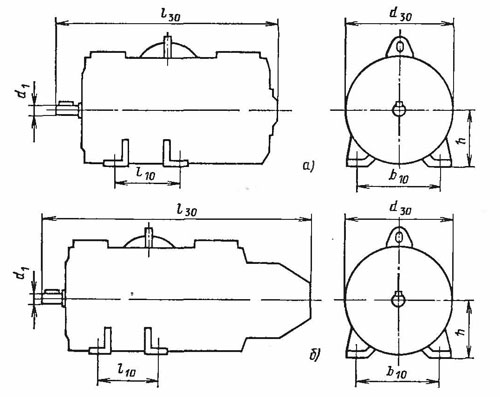

Электродвигатели постоянного тока серии П, монтажное исполнение IM181 на лапах:

а) электродвигатель П без тахогенератора;

б) электродвигатель П с тахогенератором.

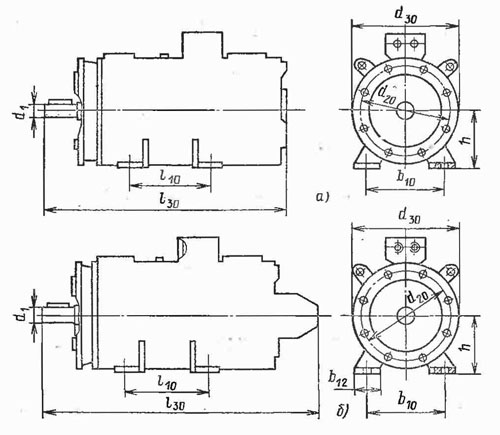

Электродвигатели постоянного тока серии П, монтажное исполнение IM281 комбинированное — лапы+фланец:

а) электродвигатель П без тахогенератора;

б) электродвигатель П с тахогенератором.

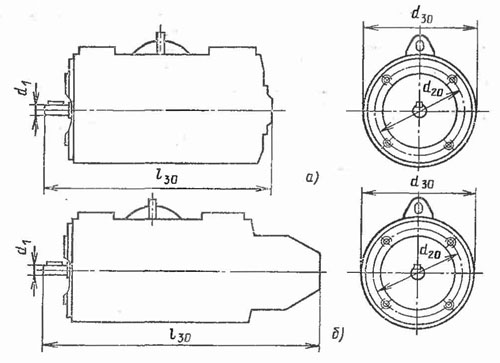

Электродвигатели постоянного тока серии П, монтажное исполнение IM381 фланец:

а) электродвигатель П без тахогенератора;

б) электродвигатель П с тахогенератором.

Таблица 10.22 Габаритные, установочные и присоединительные размеры машин серии П и ПБ 1 —6-го габаритов (рис. 10.10 — 10.12)

Таблица 10 23. Габаритные, установочные и присоединительные размеры машин серии П и ПБ 4-6-го габаритов (рис. 10.10 — 10.12)

Таблица 10 24. Габаритные, установочные и присоединительные размеры машин серии П 4-6-го габаритов с вентилятором типа «Наездник» и тахогенератором.

Таблица 10 25 Габаритные, установочные и присоединительные размеры машин серии П и ПБ 7-го габарита.

Исполнение IM1001

Исполнение IM2001, IM2002, IM3002, IM3003

Исполнение IM1002, IM2002, IM3001 с тахогенератором типа ТМГ 30

Исполнение IM1001

Исполнение IM1001 с вентилятором типа «Наездник»

Исполнение IM3002 с вентилятором типа «Наездник»

Таблица 10 26. Габаритные, установочные и присоединительные размеры машин серии П 8—11-го габаритов и ПБ 8-го габарита (рис, 10,10 — 10.12)
