Электродвигатель 4ПБМ160LО4

Электродвигатели постоянного тока 4ПБМ160LО4 закрытого исполнения с естественным охлаждением

Обозначение
4ПБМ160LГО4:
4 — порядковый номер серии;
П — машина постоянного тока с датчиками тепловой защиты;
Б — закрытое исполнение с естественным охлаждением;
M — модификация;
160 — высота оси вращения, мм;
L — условная длина сердечника якоря;
Г — наличие тахогенератора: Г — с тахогенератором, без буквы Г — без тахогенератора;
04 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Тип	Мощность, кВт	Напряжение якоря, В	Частота вращения,мин^-1
Тип	Мощность, кВт	Напряжение якоря, В	n_nom	n_max
4ПБМ160LО4	2,5	110	710	3000
	2,8	220	775	2500
	2,8	440	775	1850
	3,55	110	1030	4000
	3,75	220		3000
	3,55	440		2500
	5,8	220	1600	4000
	5,8	440	1600	3750
	8	220	2180	4000
	8	440	2180
	9,5	220	2650
	10,6	440	3000

Габаритные, монтажные размеры и вес электродвигателей 4ПБМ160LО4

Габаритные и монтажные размеры электродвигателей 4ПБМ

Тип	Размеры, мм
Тип	l	l₁	l₁₀	l_30max	l₃₁	l_33max	b₁	b₂	b₁₀	b_30max	d₁	d₂	d₁₀	h	h₅	h₆	h_31max	Масса, кг
4ПБМ160LО4	80	80	254	672	180	748	10	10	254	316	38	38	15	160	41	18	396	145

Габаритные, монтажные размеры и вес электродвигателей 4ПБМ160LГО4 (с тахогенератором)

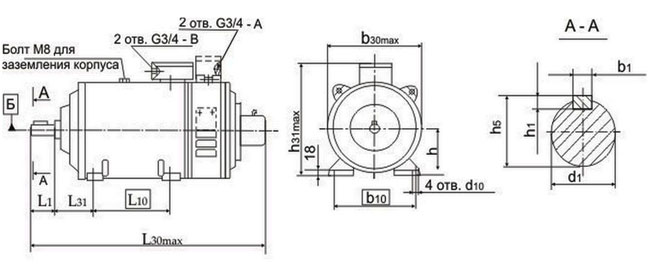

Размеры и габариты электродвигателей 4ПБМ с тахогенератором

Тип	Размеры, мм
Тип	l₁	l₁₀	l_30max	l₃₁	b₁	b₁₀	b_30max	d₁	d₁₀	h	h₁	h₅	h₃₁	Масса, кг
4ПБМ160LГО4	80	254	714	108	10	254	315	38	15	160	8	41	396	145

Конструкция электродвигателей 4ПБМ закрытого исполнения
степень защиты IP44S по ГОСТ 17494-87
способ охлаждения IС0041 по ГОСТ 20459-87
Применена изоляция класса нагревостойкости Н по ГОСТ 8865-87
Электродвигатели 4ПБМ изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора.
Конструктивное исполнение двигателей 4ПБМ по способу монтажа:
IM1081-на лапах, IM2081-на лапах с фланцем, IM3081-без лап с фланцем, с одним цилиндрическим концом вала, с любым положением вала по ГОСТ 2479-79.
4ПБМ — без тахогенератора – IM1002 – на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала по ГОСТ 2479-79.
Генераторы имеют конструктивное исполнение по способу монтажа IМ1001.
Двигатели 4ПБМ допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля уменьшением напряжением на якоре.
Двигатели 4ПБМ допускают длительную работу при регулировании частоты вращения от номинальной до максимальной уменьшением тока возбуждения при номинальном токе якоре и номинальном напряжение на якоре.
Двигатели 4ПБМ допускают регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения изменением напряжения на якоре,при этом напряжение на якоре не должно превышать 220В для двигателей на 110В, 330В для 220В и 460В при 440В.
Двигатели 4ПБМ допускают перегрузки по току якоря 3 Iном в течение 15 с при номинальной частоте вращения.
Устойчивость работы двигателей 4ПБМ во всех режимах работы должна обеспечиваться схемой управления.

Условия эксплуатации
Температура окружающей среды — от 1 до 40С,
относительная влажность воздуха до 98 % при t=35С.
Механические воздействия по группе М8 по ГОСТ 17516.1-90.
Невзрывоопасная окружающая среда, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Допускается эксплуатация двигателей в условиях отличных от указанных выше (доработка электродвигателей для таких условий согласовываются дополнительно).

Надежность и долговечность
Безотказная работа электродвигателя 4000 часов (с соблюдением правил эксплуатации и заменой щеток через каждые 2000 часов).
Средний ресурс до списания 20000 часов. Средний срок службы 15 лет.
