Электродвигатель ПБСТ-43М

Электродвигатели ПБСТ и ПБС для металлорежущих станков. Двигатели  ПБС и ПБСТ предназначены для работы в широкорегулируемых электроприводах с диапазоном регулирования до 1:2000 (для станкостроения). Они имеют пять габаритов (со 2-го по 6-й) и выполняются со встроенным тахогенератором ПБСТ, и без тахогенератора ПБС. Электрические машины этой серии соответствуют ТУ 16-514207 77. Двигатели предназначены для эксплуатации в продолжительном режиме работы S1 при высоте над уровнем моря не более 1000 м и температуре окружающего воздуха до 35 °С (исполнение УХЛ4) или до 45 °С (исполнение 04). Двигатели должны допускать работу в режиме S2 с длительностью рабочего периода 60 мин. Окружающая среда — невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и снижающих параметры двигателя постоянного тока в недопустимых пределах. По точности установочных и присоединительных размеров электродвигатели ПБС изготовляются в двух исполнениях: повышенной точности и высокой точности. Обозначения электродвигателей ПБС и ПБСТ: ПБС Т —X X М X X ПБС — название серии электродвигателей постоянного тока в закрытом исполнении с естественным охлаждением для привода станков; Т — обозначает наличие тахогенератора типа ТС-1M. В обозначении электродвигателей без тахогенераторов буква отсутствует; Х — условный габарит — цифра от 2 до 6; Х — условная длина сердечника якоря (цифра 2 — вторая длина, цифра 3 — третья); М — модернизированный; Х — буква В — двигатели постоянного тока высокой точности по установочным и присоединительным размерам; в обозначении электродвигателей повышенной точности буква отсутствует; Х — климатическое исполнение и категория размещения по ГОСТ 15150-69. Двигатели серии ПБС и ПБСТ изготовляются с независимым возбуждением, без стабилизирующей последовательной обмотки. Устойчивая работа электродвигателей ПБСТ и ПБС обеспечивается схемой управления электропривода. Напряжение возбуждения устанавливается при заказе и может быть 110 или 220 В. Двигатели ПБСТ допускают регулирование частоты вращения вверх от номинальной (при постоянной мощности) ослаблением поля главных полюсов или при кратковременных режимах длительностью не более 5 мин при полном потоке — изменением напряжения на якоре. При этом для электродвигателя ПБСТ с напряжением 110В допускается повышение напряжения при номинальном токе якоря до 220 В, с напряжением 220 В — до 330 В, с напряжением 440 В — до 510 В. Частота вращения не должна превышать в двигателях ПБСТ 2 —4-го габаритов 4000 об/мин, 5 —6-го габаритов — 3600 об/ мин. Двигатели допускают работу с малыми частотами вращения (0,5 —1,5 об/мин) при номинальном возбуждении и моменте, не превышающем номинальный. Предельные отклонения частоты вращения от номинальной при номинальной нагрузке, номинальном напряжении на якоре и обмотке возбуждения при установившемся тепловом режиме не должно превышать + 15%, ~5%. Двигатели допускают: перегрузку по току до 4/ном в течение 10 с при номинальном возбуждении (момент вращения при этом должен быть не менее 2,5 М„ом для двигателей ПБСТ с номинальной частотой вращения 3000 об/мин и не менее 3М„ом для электродвигателй с меньшими номинальными частотами вращения); перегрузку по току до 2/„огл в течение 10 с при ослабленном поле при максимальной частоте вращения. Электродвигатели ПБСТ — реверсивные. Допустимое число реверсов в час — не более 400 при условии, что среднеквадратичный ток якоря не превышает номинального. Разность частот вращения двигателя постоянного тока ПБСТ  при изменении направления вращения (при номинальных значениях нагрузки, напряжения и тока возбуждения) не должна превышать 5%. Эффективные значения вибрационной скорости должны соответствовать по ГОСТ 16921-83: для двигателей ПБСТ повышенной точности 2—5-го габаритов — классу 1,8, 6-го габарита — классу 2,8; для двигателей высокой точности 2 —5-го габаритов — классу 1,1, 6-го габарита — классу 1,8. Средний уровень звука по ГОСТ 16372-84 должен соответствовать классу 2 для электродвигателей повышенной точности, классу 3 для двигателей высокой точности Степень искрения на коллекторе не должна превышать по ГОСТ 183-74: 1 — для двигателей постоянного тока ПБСТ и тахогенераторов при номинальной нагрузке, номинальных напряжениях на якоре и обмотке возбуждения; 2 — для двигателей ПБСТ при наибольшей частоте вращения при ослабленном поле. Степень искрения на коллекторе электродвигателя постоянного тока при перегрузках, в переходных режимах и при перенапряжении не оговаривается, но коллектор и щетки должны быть в состоянии, пригодном для дальнейшей работы без предварительной чистки коллектора. При этом допускаются следы подгара на кромках коллекторных пластин и щеток. Двигатели изготовляются без устройства для подавления помех радиоприему. Двигатели изготовляются с встроенным тахогенератором типа ТС-1М и без тахогенератора. Основные данные тахогенератора типа ТС-1М: Мощность 5 Вт; Напряжение якоря 100В; Частота вращения 3000 об/мин; Тип возбуждения -Постоянные магниты. Допустимое отклонение кривой напряжения якоря тахогенератора от линейности при номинальном сопротивлении нагрузки тахогенератора не должно превышать 2%. Разность между напряжениями тахогенератора, измеренными при двух различных направлениях вращения якоря и одинаковых частотах вращения, должны быть не более 2% установленного значения напряжения. Изменение напряжения тахогенератора при переходе от холодного к нагретому состоянию обмоток тахогенератора и электродвигателя не должно быть более 2%. Пульсации выходного напряжения тахогенератора, %, должны быть не более указанных ниже значений в диапазоне изменения частот вращения тахогенератора: От номинальной до 0,1 номинальной 2; От 0,1 номинальной до 0,01 номинальной — 3; От 0,01 номинальной до 0,001 номинальной — 5; Не более 0,001 номинальной — 10. Двигатели 2-го и 3-го габаритов должны изготовляться с изоляцией класса нагревостойкости В; 4 —6-го габаритов, для обмоток якорной цепи — класса нагревостойкости F, для независимой обмотки — класса нагревостойкости В. Способ охлаждения — IC0041 по ГОСТ 20459-75. Технические данные двигателей серии ПБС и ПБСТ

Типоразмер	Мощность, кВт		Напряжение, В	Частота вращения, об/мин		КПД,%
	Номинальная	Максимальная		Номинальная	Максимальная
ПБС-22МУХЛ4            ПБСТ-22МУХЛ4	0,4	0,56	110	1000	2500	70
	0,4	0,56	220	1000	2500	70,5
	0,6	0,8	110	1500	3750	74
	0,6	0,8	220	1500	3750	76
	0,85	1,2	110	2200	4000	78
	0,85	1,2	220	2200	4000	77
	1	1,4	110	3000	4000	79,5
	1	1,4	220	3000	4000	78,5
ПБС-23МУХЛ4 ПБСТ-23МУХЛ4	0,55	0,77	110	1000	2500	71
	0,55	0,77	220	1000	2500	70
	0,85	1,2	110	1500	3750	80,5
	0,85	1,2	220	1500	3750	77
	1,15	1,6	110	2200	4000	80,5
	1,15	1,6	220	2200	4000	80
	1,3	1,8	110	300	4000	80
	1,3	1,8	220	3000	4000	80
ПБС-32МУХЛ4 ПБСТ-32МУХЛ4	0,8	1,1	110	1000	2500	75
	0,8	1,1	220	1000	2500	75
	1,2	1,7	110	1500	3750	79,5
	1,2	1,7	220	1500	3750	80
	1,5	2,1	110	2200	4000	82,5
	1,5	2,1	220	2200	4000	82
	1,75	2,4	220	3000	4000	81,5
ПБС-33МУХЛ4 ПБСТ-33МУХЛ4	1	1,4	110	1000	2500	79
	1	1,4	220	1000	2500	79
	1,6	2,2	110	1500	3750	82,4
	1,6	2,2	110	1500	3750	82,4
	1,6	2,2	220	1500	3750	82
	2,1	2,9	220	2200	4000	85
	2,35	3,3	220	3000	4000	84
ПБС-42МУХЛ4 ПБСТ-42МУХЛ4	1,4	2	110	1000	2500	79
	1,4	2	220	1000	3000	78
	1,4	2	440	1000	—	78
	2,1	2,9	110	1500	3750	84,5
	2,1	2,9	220	1500	3750	83,5
	2,1	2,9	440	1500	—	83,5
	2,9	4	110	2200	4000	86
	2,9	4	220	2200	4000	86,5
	2,9	4	440	2200	—	86,5
	3,4	4,8	220	3000	4000	86,5
	3,4	4,8	440	3000	—	86,5
ПБС-43МУХЛ4 ПБСТ-43МУХЛ4	1,9	2,7	110	1000	2500	80
	1,9	2,7	220	1000	2500	80
	1,9	2,7	440	1000	2500	81
	2,8		220	1500		85,5
	2,8	3,9	440	1500	3750	85
	3,8	5,3	220	2200	4000	87,5
	3,8	5,3	440	2200	—	86,5
	4,3	6	220	3000	4000	88
	4,3	6	440	3000	—	88
ПБС-52МУХЛ4 ПБСТ-52МУХЛ4	2,5	3,8	220	1000	3000	83
	2,5	3,8	440	1000	—	81,5
	4,2	6,2	220	1500	3600	87
	4,5	6,2	440	1500	—	87
	5,5	8,3	220	2200	3600	88,5
	5,5	8,3	440	2200	—	89
	6,5	9,8	220	3000	3600	88,5
	6,5	9,8	440	3000	—	89
ПБС-53МУХЛ4 ПБСТ-53МУХЛ4	3,3	5	220	1000	3000	86,5
	3,3	5	440	1000	—	86,5
	4,8	7,2	220	1500	3600	88
	4,8	7,2	440	1500	—	87
	6,3	9,4	220	2200	3600	90
	6,3	9,4	440	2200	—	90
	8	12	220	3000	3600	91
	8	12	440	3000	—	91
ПБС-62МУХЛ4 ПБСТ-62МУХЛ4	4,7	7	220	1000	3000	87
	4,7	7	440	1000	—	87
	7,2	10,8	220	1500	3600	90
	7,2	10,8	440	1500	—	90
	10	15	220	2200	3600	90
	10	15	440	2200	—	90
	11,3	17	220	3000	3600	91
	11,3	17	440	3000	—	91
ПБС-63МУХЛ4 ПБСТ-63МУХЛ4	5,4	8	220	1000	3000	88
	5,4	8	440	1000	—	88
	7,8	11,7	220	1500	3600	91
	7,8	11,7	440	1500	—	91
	11	16,5	220	2200	3600	91,5
	11	16,5	440	2200	—	91,5

Электродвигатели и тахогенераторы, поставляемые на экспорт в страны с тропическим климатом, должны допускать следующие превышения температуры обмоток: 80 °С для двигателей с изоляцией класса В, 100°С для двигателей с изоляцией класса F.Двигатели и тахогенераторы должны допускать следующие средние превышения температуры обмоток и коллектора: 85°С для электродвигателей с изоляцией класса В; 105°С для электродвигателей с изоляцией класса F. Для электродвигателей ПБСТ и ПБС устанавливаются следующие показатели надежности: Средний срок службы 15 лет; Средний ресурс, 24000 часов. Вероятность безотказной работы при доверительной вероятности 0,8 в течение: 4000 ч — 0,97; 8000 ч — 0,94; 16000 ч — 0,90. Двигатели и тахогенераторы изготовляются со степенью защиты IP44 по ГОСТ 17494-72. Двигатели ПБС и ПБСТ имеют исполнения IM1001 (лапы), IM2101 (лапы и фланец), IM3601, IM3611, IM3631 (фланец); электродвигатели типа ПБС-22, ПБС-32 кроме указанных выше — IM4001. Коробка выводов расположена на станине слева, если смотреть со стороны привода. По особому заказу двигатели ПБСТ могут изготовляться с коробкой выводов, расположенной на станине справа. Выводные концы якоря тахогенератора ТС-IM должны быть расположены в коробке выводов двигателя постоянного тока. Габаритные, установочные и присоединительные размеры электродвигателей серий ПБС и ПБСТ приведены. а) электродвигатель ПБС,  без тахогенератора; б) электродвигатель ПБСТ с тахогенератором. Электродвигатели постоянного тока ПБСТ, ПБС монтажное исполнение IM181 на лапах: Электродвигатели постоянного тока ПБСТ, ПБС монтажное исполнение IM281 лапы и фланец: Электродвигатели постоянного тока ПБСТ, ПБС монтажное исполнение IM381 фланец:

Типоразмер двигателя	Размеры, мм							Масса, кг	Момент Инерции, кг/м2
	b 10	d 1	d20	d 30	l 10	l 30	h

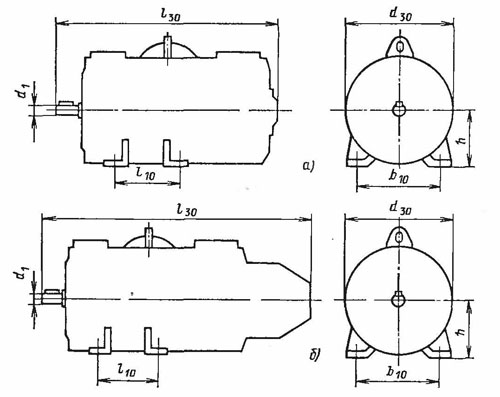

Исполнение IM1001
ПБС-22 М	200	22	—	250	205	458	140	52	0,011
ПБС-23М	200	22	—	250	235	488	140	60	0,012
ПБС-32М	225	28	—	284	260	528	150	78	0,024
ПБС-ЗЗМ	225	28	—	284	310	578	150	90	0,031
ПБС-42М	240	30	—	304	225	564	160	93	0,045
ПБС-43М	240	30	—	304	270	609	160	109	0,056
ПБС-52М	264	36	—	350	265	627	180	140	0,109
ПБС-53М	264	36	—	350	315	677	180	159	0,129
ПБС-62М	300	40	—	410	300	682	225	198	0,256
ПБС-63М	300	40	—	410	350	732	225	240	0,306

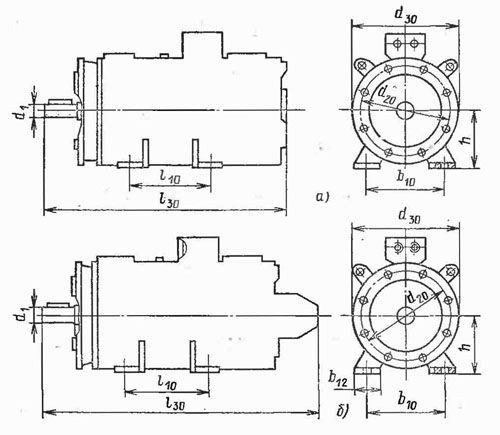

Исполнение IM2101
ПБС-22М	200	22	165	250	205	458	140	53	0,011
ПБС-23М	200	22	165	250	235	488	140	61	0,012
ПБС-32М	225	28	185	284	260	528	150	79	0,024
ПБС-ЗЗМ	225	28	185	284	310	578	150	91	0,031
ПБС-42М	240	30	215	304	225	564	160	97	0,045
ПБС-43М	240	30	215	304	270	609	160	113	0,056
ПБС-52М	264	36	265	350	265	627	180	146	0,109
ПБС-53М	264	36	265	350	315	677	180	165	0,129
ПБС-62М	300	40	300	410	300	682	225	208	0,256
ПБС-63М	300	40	300	410	350	732	225	250	0,306

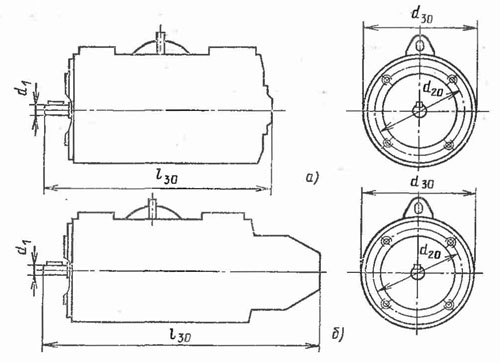

Исполнения IM3601, IM3611, IM3631
ПБС-22М	_	22	165	250	_	458	_	51	0,011
ПБС-23М	—	22	165	250	—	488	—	59	0,012
ПБС-32М	—	28	185	284	—	528	—	77	0,024
ПБС-ЗЗМ	—	28	185	284	—	578	—	88	0,031
ПБС-42М	—	30	215	304	—	575	—	95	0,045
ПБС-43М	—	30	215	304	—	620	—	111	0,056
ПБС-52М	—	36	265	350	—	646	—	142	0,109
ПБС-53М	_	36	265	350	__	696	__	161	0,129
ПБС-62М	—	40	300	410	—	.703	—	204	0,256
ПБС-63М	—	40	300	410	—	753	—	246	0,306
Исполнение IM1001
ПБСТ-22М	200	22	—	250	205	596	140	57	0,012
ПБСТ-23М	200	22	—	250	235	624	140	65	0,014
ПБСТ-32М	225	28	—	284	260	666	150	83	0,025
ПБСТ-ЗЗМ	225	28	—	284	310	716	150	95	0,032
ПБСТ-42М	240	30	—	304	225	708	160	98	0,046
ПБСТ-43М	240	30	—	304	270	753	160	114	0,057
ПБСТ 52М	264	36	—	350	265	768	180	145	0,11
ПБСТ-53М	264	36	—	350	315	818	180	164	0,13
ПБСТ-62М	300	40	—	410	300	826	200	203	0.26
ПБСТ-63М	300	40	—	410	350	876	200	245	0,307
Исполнения IМ3601, IM3611, IM3631
ПБСТ-22М	—	22	165	250	_	594	__	56	0,012
ПБСТ-23М	—	22	165	250	—	624	_	64	0,014
ПБСТ-32М	—	28	185	284	—	666	—	82	0,025
ПБСТ-ЗЗМ	—	28	185	284	—	716	_	92	0,032
ПБСТ-42М	—	30	215	304	—	708	—	100	0,046
ПБСТ 43М	—	30	215	304	—	753	_	116	0,057
ПБСТ-52М	—	36	265	350	_	768	—	147	0,11
ПБСТ-53М	—	36	265	350	_	818	_	166	0,13
ПБСТ-62М	—	40	300	410	—	826	—	209	0.26
ПБСТ-63М	—	40	300	410	—	876	—	240	0,306
Исполнение IM4001
ПБС-22М	_	22	277	250	—	458	__	54	0,011
ПБС-32М	—	28	305	284	—	528	—	80	0,024
