Электродвигатели серии 2П, 2ПФ, 2ПН, 2ПБ

Серия машин постоянного тока 2П охватывает высоты осей вращения от 90 до 315 мм и диапазон мощностей от 0,37 до 200 кВт. Машины этой серии предназначены для работы в широкорегулируемых электроприводах. Машины с высотами оси вращения 90—200 мм соответствуют ТУ 16-514.211-75, машины с высотами оси вращения 225 -315 мм — ТУ 16-514.230-77.

Двигатели постоянного тока 2П, 2ПФ, 2ПН, 2ПБ

Общие сведения

Электрические машины серии 2П заменяют машины серии П, а также специализированные машины серий ПС(Т), ПБС(Т), ПР.

По сравнению с предшествующими сериями у машин серии 2П повышена перегрузочная способность, расширены диапазон регулирования частоты вращения, улучшены динамические свойства, уменьшены шум и вибрации, повышена мощность на единицу массы, увеличены надежность и ресурс работы.

Условия эксплуатации машин серии 2П: высота над уровнем моря — до 1000 м, температура окружающего воздуха — от 5 до 40 °С, относительная влажность воздуха до 80% при температуре 25 °С и при более низких температурах без конденсации влаги. Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Воздействие механических факторов внешней среды — по группе Ml ГОСТ 17516-72.

Структура условного обозначения машин постоянного тока серии 2П:

2П X X X X X

1 2 3 4 5 6

где 1 — название серии: 2П (вторая серия машин постоянного тока);

2 — исполнение по способу защиты и вентиляции: Н — защищенное с самовентиляцией, Ф — защищенное с независимой вентиляцией от постоянного вентилятора, Б — закрытое с естественным охлаждением, О — закрытое с внешним обдувом от постоянного вентилятора;

3 — высота оси вращения, мм;

4 — условное обозначение длины сердечника якоря: М — средняя, L — большая;

5 — буква Г, при наличии встроенного тахогенератора (в обозначении электродвигателя без тахогенератора опускается);

6 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Двигатели постоянного тока серии 2П

Двигатели выполняются с полным числом добавочных полюсов; электродвигатели с высотами оси вращения 90 и 100 мм — двухполюсные, 112 мм — четырехполюсные.

Вид защиты от воздействия окружаю щей среды и способы охлаждения электродвигателей 2П приведены ниже:

Типоразмер двигателя	Степень защиты от воздействия окружающей среды	Способ охлаждения
2ПН (2ПНГ) (h – 90-315 мм)	IP22	ICO1
2ПФ (2ПФГ) (h – 132-315 мм)	IP22	ICO7
2ПБ (2ПБГ) (h – 90-200 мм)	IP44	ICO040
2ПО (2ПОГ) (h – 132-200 мм)	IP44	ICO141

Двигатели со степенью защиты IP22 имеют центробежный реверсивный вентиля тор, насаженный на вал якоря со стороны, противоположной коллектору.У ДПТ с (1 = 90 -f. 200 мм станина выполнена из отрезков цельнотянутых труб, у ДПТ с /i = 225 — 315 мм станины сварные, из толстолистового проката. Коробка выводов двигателя постоянного тока с h = 90 и 100 мм расположена сбоку справа если смотреть со стороны коллектора. Вводное устройство электродвигателя с h = = 112-^200 мм располагается сверху станины, а при больших высотах вращения — на торце щи га со стороны коллектора , сбоку. Подшипниковые щиты — литые.

Двигатели со степенью защиты IP44 имеют внешний центробежный вентилятор, который насажен на конец вала, противоположный приводу, и закрыт штампованным или сварным кожухом из листовой стали толщиной 1 — 2 мм (в зависимости от вы соты оси вращения) Внутри таких ДПТ на валу со стороны противоположной коллектору размещается вентилятор-мешалка Для привода вентилятора в электродвигателях 2ПФ и 2ПО используется асинхронный двигатель типа 4АА56А4УЗ с синхронной частотой вращения 1500 об/мин.

Соединение с приводом двигателей серии 2П производится эластичной, зубчатой или клиноременной передачей Все ДПТ изготовляются с рабочим концом вала со стороны, противоположной коллектору Защищенные и закрытые ДПТ горизонтального исполнения без тахогенератора могут выполняться по согласованию с заводом-изготовителем с двумя рабочими концами вала. Двигатели изготовляются с независимым возбуждением. Напряжение возбуждения 110 или 220 В независимо от номинального напряжения якоря. По требованию заказчика электродвигатели 2П могут изготовляться со смешанным возбуждением.

Питание двигателей постоянного тока серии 2П может осуществляться от источника постоянного тока и от тиристорного преобразователя При питании от тиристорного преобразователя допустимый ток якоря уменьшается в зависимости от схемы выпрямления ‘и электромагнитной постоян ной времени якорной цепи. Устойчивая работа ДПТ обеспечивается схемой управления электропривода Средний срок службы электродвигателей 2П — 12 лет, средний ресурс — 30000 ч. Вероятность безотказной работы двигателей 2П при доверительной вероятности 0,8 и наработке 2000 ч — 0,9. Срок гарантии — 2 года с момента начала эксплуатации, но не более 2,5 года со дня получения потребителем.

Двигатели типа 2П Г выполняются с тахогенератором типа ТС1. Тахогенераторы имеют закрытое встроенное исполнение (якорь генератора жестко закреплен на валу якоря электродвигателя). Возбуждение тахогенератора — от постоянных магнитов. Крутизна напряжения тахогенератора 0 033 В/(об/мин), нагрузочное сопротивление — не менее 2 кОм

Уровень вибрации двигателей типов 2П90 —2ГП12 соответствует классу 1,1 по ГОСГ 16921-83, типов 2П132 —2П200 — клас су 1,8

Уровень шума двигателей 2П соответствует классу 2 по ГОСТ 16372-84 Уровень шума электродвигателей 2ПФ с номинальной частотой вращения до 1000 об/мин включительно соответствует классу 1.

Режим работы электродвигателей 2П — продолжительный S1 По согласованию с предприятием-изготовителем двигатели постоянного тока могут использоваться для работы в режимах S2 —S8

Превышение температуры обмоток при установившемся тепловом состоянии электродвигателей 2ПН и 2ПФ соответствует классу В, а типов 2ПБ и 2ПО — классу F

Искрение на коллекторе при любой установившейся нагрузке в пределах до номинальной в режиме S1 и в диапазоне рабочих частот вращения соответствует степени 1

Допустимые кратковременные перегрузки по току при номинальном потоке возбуждения для двигателей 2ПН, 2ПФ, 2ПО, 2ПБ — 21ном в течение 60 с, для типов 2ПН, 2ПФ, 2ПО — 3/пом в течение 10 с; для типа 2ПБ — 4/иом в течение 10 с.

Направление вращения электродвигателей постоянного тока параллельного и смешанного возбуждения — правое или левое (по условиям заказа), электродвигателей независимого возбуждения — реверсивные.

Частота вращения регулируется изменением напряжения на якоре (в сторону уменьшения) и ослаблением потока возбуждения (в сторону повышения).

Двигатели допускают длительную работу при номинальном напряжении возбуждения и с пониженной частотой вращения до 1 об/мин при токах якоря, не превышающих Гном для двигателей постоянного тока 2ПФ, (0,9 -f- 1)/„ом для электродвигателей 2ПБ, (0,75 -г- 0,85) /ном для электродвигателей 2ПО.

Двигатели защищенного исполнения с самовентиляцией (2ПН) допускают работу с номинальным током якоря при снижении частоты вращения до О,85яном в течение 1 ч.

Серия электродвигателей 2П охватывает диапазон напряжений от 110 до 440 В и частот вращения от 500 до 3000 об/мин.

Технические данные двигателей постоянного тока 2П даны в табл. 10.11, 10.12. Габаритные, установочные и присоединительные размеры электродвигателей 2П приведены в табл. 10.13—10.17 и на рис. 10.10-10.12.

Таблица 10.И, Технические данные двигателей серии 2П с высотами оси вращения 90 — 200 мм

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД %	Сопротивление обмотки при 15°С, Ом			Индук-тивность цепи якоря, мГн
Мощность, кВт	Напря-жение, В	номи-нальная	макси-мальная	КПД %	якоря	добавочных полюсов	возбуждения	Индук-тивность цепи якоря, мГн
Тип 2ПН90МУХЛ4, 2ПН90МГУХЛ4
0,17	110	750	3000	47,5	5,84	4,40	610	128
0,17	220	750	1500	48,5	27,2	16,2	162	514
0,25	110	1060	4000	56	3,99	2.55	610	78,7
0,25	220	1120	2000	57	15,47	11.2	162	297
0,37	110	1500	3000	61,5	2,52	1,47	610	48
0,37	220	1500	2250	61,5	10,61	6,66	162	190
0,71	110	2360	4000	69,5	1	0,54	470	18
0,71	220	2360	3540	70	3,99	2,55	123	79
1	110	3000	4000	71,5	0,6	0,35	365	12
1	220	3000	4000	72,5	2,52	1,47	92	48
Тип 2ПН90LУХЛ4, 2ПН90LГУХЛ4
0,2	110	750	3000	54	4,51	2,99	555	106
0,2	220	800	1500	54,5	17,5	13,13	145	430
0,34	110	1060	4000	60	2,85	1,731	555	64,5
0,34	220	1000	2000	60	12,2	7,96	145	264
0,55	110	1500	4000	67,5	1,3	0,932	432	33
0,55	220	1500	4300	67,5	5,44	3,89	112	132
0,9	110	2000	4000	73	0,644	0,4	340	14,6
0,9	220	2120	4000	73	2,85	1,731	87	64
1,3	110	3150	4000	76	0,355	0,257	340	8,2
1,3	220	3150	4000	78	1,3	0,932	87	33
Тип 2ПБ90LУХЛ4, 2ПБ90МГУХЛ4
0,13	110	800	3000	49,5	7.48	4,79	810	173
0,13	220	750	1500	47,5	34,0	20,37	222	694
0,18	110	1000	4000	54,5	5.41	3,47	810	122
0,18	220	1000	2000	55,5	21,77	13,31	222	490

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД,%	Сопротивление обмоткипри 15°С, Ом			Индук-тивность цепи якоря. мГн
Мощность, кВт	Напря-жение, В	Номи-нальная	макси-мальная	КПД,%	якоря	добавочных полюсов	Возбуж-дения	Индук-тивность цепи якоря. мГн
0,28	110220	16001500	40003000	63.563.5	2,6911,7	1,857,35	810222	62267
0,4	110220	23602200	40004000	69.558.5	1,466,84	0,874,40	810222	34147
0,55	110220	30003000	40004000	71.071.0	13,99	0,582.55	810222	2182
Тип 2ПБ90LУХЛ4, 2ПБ90LГУХЛ4
0,18	110220	750750	30001500	5353	5,4423,55	3,8915	720192	150610
025	110220	10001120	40002000	58.561.5	4,0113,25	2,38,65	720192	96360
0,37	110220	15001500	40003000	6667,5	2,17,74	1,2975,17	720192	54199
0,53	110220	22002240	40004000	7273	1,134,26	0,6872,84	720192	28108
0,75	110220	30003150	40004000	78.577	0,6442,28	0,41,609	720192	1763

Тип 2ПН100МУХЛ4; 2ПН100МГУХЛ4

0,37	110	750	3000	60	2,69	1,62	470	89
0,37	220	750	1500	59,5	11,78	6,7	120	343
0,5	110	1000	4000	65	1,79	0,93	470	53
0,5	220	1000	2000	66	7,05	4,62	120	222
0,75	110	1500	4000	71	0,805	0,57	359	26
0,75	220	1500	4300	71,5	3,4	2,05	103	104
1,2	110	2120	4000	75	0.436	0,355	359	14
1,2	220	2200	4000	76,5	1,792	0 93	103	53
2	110	3000	4000	78,5	0,201	0,135	265	6,6
2	220	3000	4000	79	0,805	0,57	73	26

Тип 2ПН100LУХЛ4, 2ПН100LГУХЛ4

0,42	110	750	3000	60,5	2,05	1,28	397	71
0,42	220	750	1500	61,5	7,87	6,2	114	286
0,63	110	1000	4000	67	1,17	0,853	397	42,3
0,63	220	1060	2000	67	4,92	3,52	114	169
1,1	110	1500	4000	72,5	0,52	0,51	295	21
1,1	220	1500	4300	74	2,2	1,57	81	83
1,7	110	2200	4000	77	0,294	0,235	295	10,6
1,7	220	2200	4000	78	1,17	0,853	81	42
2,2	110	3000	4000	79,5	0,16	0,146	295	5,7
2,2	220	3150	4000	81	0,52	0,51	81	21

Тип 2ПБ100МУХЛ4, 2ПБ100М ГУХЛ4

0,26	110	750	3000	58,5	3,4	2,05	595	120
0,26	220	800	1500	60,6	12,76	8,35	153	461
0,37	110	1000	4000	66	1,99	1,22	595	78
0,37	220	1000	2000	65,5	8,49	5,14	153	313
0,6	110	1500	4000	72	1,083	0,659	595	40
0,6	220	1600	3000	72,5	4,38	2,62	153	150
0,85	110	2300	4000	77	0,48	0,374	595	20
0,85	220	2360	4000	78	1,99	1,22	153	78
1,2	110	3150	4000	79	0,331	0,192	595	11
1,2	220	3150	4000	80	1,325	0,7	153	45

Тип 2ПН112МУХЛ4, 2ПН112МГУХЛ4

0,6	110	800	3000	59	1,29	1.12	233	13,9
0,6	220	800	2500	60,5	5,07	4,5	61,4	58
0,85	110	1060	4000	63	0,788	0,682	233	9,3
0,85	220	950	3500	64	3,85	3,08	61,4	44
1,5	110	1500	4000	70	0,42	0,355	181	4,8
1,5	220	1500	4000	70	1,77	1,55	44	19,5
2,5	110	2120	4000	76	0,196	1,134	156	2,3
2,5	220	2200	4000	76	0,788	0,682	39,4	9,3
3,6	110	3150	4000	78,5	0,084	0,089	129	1
3,6	220	3000	4000	79	0,42	0,356	33,6	4,8

Тип 2ПН112LУХЛ4, 2ПН112LГУХЛ4

0,8	110	750	3000	62,5	0,968	0,848.	235	13,9
0,8	220	750	2500	63,5	3,68	3,42	57,5	52,5
1,25	110	1060	4000	68,5	0,517	0,444	202	7,2
1,25	220	1000	3500	68	2,34	2,04	52	34
2,2	110	1500	4000	74,5	0,242	0,195	168	3,5
2,2	220	1500	4000	16	0,968	0,848	44	14
3,4	110	2240	4000	76	0,103	0,11	125	1,5
3,4	220	2200	4000	78	0,413	0,411	33,5	6,2
5,3	110	3350	‘ 4000	79,5	0,46	0,051	96,3	1,5
5,3	220	3000	4000	80	0,242	0,195	25,3	3,5

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД,%	Сопротивление обмотки при 15 “С. Ом			Индук-тивность цепи якоря, мГн
Мощность, кВт	Напря-жение, В	номи-нальная	Макси-мальиая	КПД,%	якоря	добавочных полюсов	Возбуж-дения	Индук-тивность цепи якоря, мГн
0 45	110	1060	4000	64,5	1,29	1,12	403	16
0 45	220	1060	3500	66	5,07	4,5	111	66
0,75	110	1500	4000	70	0 565	0,565	303	7,4
0,75	220	1500	4000	71	2,48	2,13	84,3	31
1,1	110	2200	4000	74	0,308	0,304	303	4
1,1	220	2200	4000	75	1,29	1.12	84,3	16
1,4	110	3000	4000	78 5	0,196	0,134	403	2,7
1,4	220	3000	4000	78,5	0,788	0,682	111	11

Тип 2ПБ112LУХЛ4. 2ПБП110LГУХЛ4

0,5	110	800	3000	65	1,18	0 892	303	18
0,5	220	800	2500	65,5	4 74	3,79	80	74
0,63	110	1000	4000	68,5	0,74	0,74	303	12
0,63	220	1060	3500	68,5	3,13	3.16	80	50
1	110	1600	4000	74	0,378	0,378	303	5 9
1	220	1500	4000	75	1,66	1,45	80	26
1,5	110	2240	4000	79	0,139	0,128	303	3
1,5	220	2240	4000	80	0,74	0,74	80	12
2	110	3000	4000	81	0,103	0,11	303	1,8
2	220	3150	4000	81	0,413	0,411	80	7.1

Тип 2ПН132МУХЛ4, 2ПН132МГУХЛ4

1 ,6	110	750	3000	68	0,472	0,308	134	9,7
1 ,6	220	750	2500	68,5	1,88	1,39	35	38,6
2,5	110220440	100010001000	400030002500	7273,573	0 2711,084.54	0,2040,7633,26	13435	5,722,991,5
4	110	1500	4000	77,5	0,14	0,094		2,8
	220	1500	4000	79	0,564	0,336	134	11
	440	1500	3750	79	2,28	1,44	35	42
7	110	2200	4000	81	0,067	0,049		1.4
	220	2240	4000	83	0,226	0,166	111	46
	440	2240	4000	83	0 906	0,692	25,6	18
10 ,5	220	3000	4000	84	0,14	0,094	111	2 8
10 ,5	440	3000	4000	85	0 564	0,336	25,6	11

Тип 2ПН132LУХЛ4, 2ПН132LГУХЛ4

1,9	110	750	3000	71	0,322	0,27		7,1
	220	750	2500	72	1,28	1	138	28,3
	440	750	1850	70,5	6,42	4,45	37,5	119
3	110	950	4000	74,5	0,22	0,196		4,5
	220	1000	4000	75,5	0,88	0,64	138	18,1
	440	1000	3750	76,5	3,38	2,16	37,5	68

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД,%	Сопротивление обмотки при 15°С, Ом			Индуктивность цепи якоря, мГн
Мощность, кВт	Напря-жение, В	Номи-нальная	Макси-мальная	КПД,%	якоря	добавочных полюсов	возбуж-дения	Индуктивность цепи якоря, мГн
5,5	110	1500	4000	80	0,08	0,066		1.8
	220	1500	4000	80,5	0,322	0,27	101	7
	440	1600	3750	81	1,28	1	27,8	28
8,5	220	2200	4000	84	0,167	0,124	89	3,5
8,5	440	2240	4000	84,5	0,67	0,445	25	14
14	220	3150	4000	86	0,08	0,066	76	1,8
14	440	3150	4000	86,5	0,322	0,27	20,6	7
Тип 2ПБ132МУХЛ4, 2ПБ132МГУХЛ4
1,1	110	750	3000	64	0,564	0,336		13
	220	800	2500	67	2,44	1,53	202	55
	440	800	1850	66,5	10,45	6,48	54,5	227
1,6	110	1060	4000	71	0,346	0,224		7,9
	220	1000	3000	70.5	1,38	1	202	32
	440	1060	2500	71,5	5,92	3,68	54,5	132
2,4	110	1600	4000	76,5	0,185	0,148		4,2
	220	1600	4000	77	0.74	0,486	202	16,7
	440	1600	3750	76,5	2,85	1,64	54,5	62
3,7	110	2200	4000	79,5	0,104	0,059		2,4
	220	2360	4000	81	0 346	0,224	202	7,9
	440	2120	4000	80,5	1,38	1	54,5	32
4,5	110	3150	4000	81	0,046	0,029		1
	220	3150	4000	81,5	0,185	0,148	202	4,2
	440	3150	4000	82	0,74	0,486	54,5	16,7
Тип 2ПБ132LУХЛ4, 2ПБ132LГУХЛ4
1,3	110	800	3000	73	0,412	0,296	216	9,8
	220	800	2500	72	1,98	1,38		43
	440	800	1850	73,5	7.05	4,86	50	163
1,9	110	1060	4000	76	0,269	0.22	216	6,5
	220	1060	3000	76,5	1,08	0,915		26
	440	1120	2500	78	4,05	2,82	50	99
3,2	110	1600	4000	82	0,12	0,089	216	2,9
	220	1600	4000	82,5	0,518	0,323		11,6
	440	1600	3750	82,5	2,02	1,67	50	46
4,5	110	2360	4000	84	0,055	0,039	189	1,3
	220	2200	4000	84	0.269	0,22		6,5
	440	2360	4000	85	0,88	0,64	43	21
5,3	220	3000	4000	85,5	0,167	0,124	216	4
5,3	440	3150	4000	85,5	0,562	0,407	50	13,6

Тип 2П0132МУХЛ4, 2П0132МГУХЛ4

1,3	110	800	3000	65,5	0,472	0,308	175	11
	220	800	2500	66,5	1,88	1,39		44
	440	800	1850	66,5	9,1	5.3	46,5	205

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД,%	Сопротивление обмотки при 15°С, Ом			Индук-тивность цепи якоря, мГн
Мощность, кВт	Напря-жение, В	Номи-нальная	макси-мальная	КПД,%	якоря	добавочных полюсов	возбуж-дения	Индук-тивность цепи якоря, мГн
1,8	110	1000	4000	70	0,346	0,224	175	7,9
1,8	220	1000	3000	64,5	1,38	1	46,5	32
2,8	110	1500	4000	75,5	0,14	0,094	175	4,2
	220	1500	4000	76,5	0,601	0,454	175	15
	440	1500	3750	77	2,53	1,58	46,5	59
4,5	110	2200	4000	80,5	0,067	0,049	175	1,6
	220	2240	4000	81	0,271	0,204		6,5
	440	2240	4000	81	1,08	0,763	46,5	26
5,5	220	3000	4000	83	0,185	0,148	175	4,2
5,5	440	3000	4000	83	0,74	0,486	46,5	16,7
Тип 2ПО132LУХЛ4, 2ПО132LГУХЛ4
1,6	110	800	3000	71	0,322	0,27	138	8,1
	220	750	2500	71	1,57	1,06		36
	440	750	1850	70,5	6,42	4,45	37,4	136
2,2	110	1000	4000	74	0,22	0,196	138	5,2
	220	1000	3000	75,5	0,88	0,64		21
	440	1000	2500	75,5	3,84	2,66	37,4	88
3,4	110	1500	4000	79	0,12	0,089	138	2,9
	220	1600	4000	81	0,412	0,296		9,8
	440	1500	3750	80	1,98	1,38	37,4	43
5,3	110	2200	4000	83,5	0,055	0,039	138	1,3
	220	2200	4000	83,5	0,22	0,196		5,2
	440	2240	4000	84,5	0,88	0,64	37,4	21
6.7	220	3000	4000	86	0,12	0,089	138	2,9
6.7	440	3000	4000	86,5	0,518	0,323	37,4	11,6
Тип 2ПФ132МУХЛ4, 2ПФ132МГУХЛ4
2	110	750	3750	68	0,435	0,244	134	8,2
	220	750	2500	67	1,693	1,26	134	33
	440	800	1850	71,5	6,28	3,94	35	132
3	110	1060	4000	73,5	0,226	0,166	134	4,6
	220	1060	3000	74	0,906	0,692	134	18,5
	440	1060	2500	73	4,06	2,97	35	74
4	110	1500	4200	77,5	0,14	0,094		2,8
	220	1500	4200	80,5	0,472	0,308	111	9,7
	440	1500	3750	82,5	1,88	1,39	25,6	38,6
	110	2200	4000	83	0,067	0,049	175	1,4
	110	2200	4000	83	0,067	0,049	46	1,4
6	220	2360	4000	83,5	0,226	0,166	111	1,6
6	440	2360	4000	85	0,906	0,692	25,6	18,5
7,5	220	3000	4000	85	0,14	0,094	111	2,85
7,5	440	3000	4000	85	0,546	0,336	25,6	11

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД, %	Сопротивление обмотки при ] 5 °С. Ом			Индук-тивность цепи якоря, мГн
Мощность, кВт	Напря-жение, В	Номи-нальная	макси-мальная	КПД, %	якоря	добавочных полюсов	возбуждения	Индук-тивность цепи якоря, мГн
Тип 2ПФ132LУХЛ 4, 2ПФ132LГУХЛ4
2,8	110	750	3750	66,5	0,269	0,22	89	5,7
	220	750	2500	67	1,08	0,915	25	23
	440	750	1850	69	4,05	2,92	76	86
							20,6
4,2	110	950	4000	72	0,167	0,124	76	3,5
	220	1000	3000	73	0,67	0,445	76	14
	440	1000	2500	73	2,8	1,96	20,6	55
5,5	110	1500	4200	79	0,08	0,066	76	1,8
	220	1600	4200	80,5	0,269	0,22	76	5,7
	440	1600	3750	80,5	1,08	0,915	20,6	23
7,5	110	2200	4000	83	0,055	0,039	16743	1,1
	220	2120	4000	83,5	0,167	0,124	76	3,5
	440	2200	4000	86	0,67	0,445	206	13,8
11	220	3000	4000	85,5	0.08	0,066	76	1,8
11	440	3150	4000	86,5	0.322	0,27	20,6	7,1
Тип 2ПН160МУХЛ4, 2ПН160МГУХЛ4
3	110	750	3000	75,5	0,138	0,135	128	5,04
	220	750	2500	76,5	0,732	0,485	34,3	20,2
	440	750	1850	76	3,15	2,21	34,3	85
4,5	110	950	4000	78,5	0,11	0,078	108	3,1
	220	1000	3000	79,5	0.411	0,304	108	10,5
	440	950	2500	79	1,78	1,44	26,8	48,8
7,5	110	1600	4000	83	0,037	0,024	82	1
	220	1500	4000	83	0,183	0,135	21,9	5
	440	1500	3750	84	0,732	0,485	21,9	20
13	220	2120	4000	85,5	0,081	0,056	61,5	2,2
13	440	2360	4000	86,5	0,279	0,175	16,4	7,5
18	220	3150	4000	87	0,037	0,024	53,1	1
18	440	3150	4000	87,5	0,145	0,101	12,6	4
Тип 2ПН160LУXЛ4, 2ПН160LГУХЛ4
4	110	750	3000	77,5	0,13	0,102	117	4,25
	220	800	2500	78,5	0,486	0,389		14,7
	440	750	1850	78,5	2,02	1,8	32,8	63
6,3	110	1000	4000	80,5	0,069	0,049	R7 А	2,2
	220	1000	3000	81,5	0,278	0,196	о / ,о	8,7
	440	1060	2500	82	0,485	0,842	23^6	31
11	220	1500	4000	85,5	0,096	0,073	65,3	3,1
11	440	1600	3750	85,5	0,385	0,364	17,7	12,5
16	220	2360	4000	86,5	0,044	0,031	49,4	1,4
16	440	2360	4000	87,5	0,171	0,131	13,4	5,5

Мощность, кВт	Напря-жение ,В	Частота вращения, об/мин		КПД,/о	Сопротивление обмотки при 15°С, Ом			Индук-тивность
		Частота вращения, об/мин			Сопротивление обмотки при 15°С, Ом
		номи-нальная	Макси-мальная		якоря	добавочных полюсов	Возбуж-дения	якоря,мГн
24	220	3150	4000	88	0,024	0,017	49,4	08
24	440	3150	4000	89	0 096	0,073	13,4	3

Тип 2ПБ160МУХЛ4, 2ПБ160МГУХЛ4

2,1	110	800	3000	77	0,235	0,151	J77	7,1
	220	750	2500	76,5	0.99	0,72		31
	440	800	1850	77	3,94	2,77	46,4	114
2,5	110	1000	4000	80,5	0.145	0,101	177	4,6
	220	1000	3000	80	0.59	043	177	18
	440	1120	2500	81	206	1,785	46,4	64
4,2	110	1500	4000	83 5	0,081	0,056	177	2,6
	220	1500	4000	84,5	0,326	0,208	46,4	10
	440	1600	3750	85,5	0,99	0,72	20153	31
6	220	2120	4000	86,5	0,145	0,101	177	4,5
6	440	2200	4000	87	0,59	0,43	46,5	18
7,1	220	3000	4000	85,5	0,081	0,056	20!	2,6
7,1	440	3000	4000	86,5	0,326	0,208	53,1	10,2

Тип 2ПБ160LУХЛ4, 21ПБ160LГУХЛ4

2,5	110	750		3000		78,5	0,171		0,131	181	6,3
	220	800		2500		79 5	0 609		0,526		22
	440	800		2000		79	2,71		2,4	49,4	95
3,2	110	1060		4000		82	0 096		0,073	181	3,6
	220	1060		3000		82,5	0,385		0,364		14
	440	1060		2500		83	1,54		1,36	49,4	57
5,3	220	1500		4000		85,5	0,216		0 175	181	8
	440	1500		3750		86,5	0,816		0,6	49,4	29
7,5	220	2240		4000		88	0,096		0 073	181	3,6
	440	2240		4000		88	0,385		0,364	49,4 ‘	14
8,1	220	3350		4000		86,5	0,044		0,031	181	1,6
	440	3000		4000		88	0,216		0,175	49,4	8
Тип 2П0160МУХЛ4, 2П0160МГУХЛ4
2,5	110	750	3000		75		0,235	0,151		148	7 1
	220	750	2500		76,5		0,836	0,647			26
	440	800	1850		77,5		3,15	2,21		40,7	97
3,2	110	1120	4000		80,5		0,11	0,078		148	3,5
	220	1000	3000		79 5		0,516	0 407			16
	440	1120	2500		81		1,78	1,44		40,7	56
6	220	1600	4000		84.5		0,235	0,151		148	7,1
	440	1500	3750		84,5		0.99	0,72		40,7	31
	110	2240	4000		86		0,037	0,024		201	1,1
										53
8	220	2240	4000		86,5		0,145	0,101		148	4,6
	440	2200	4000		86,5		0,51	0,407		40 7	16

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		КПД.%	Сопротивление обмотки при 15°С, Ом			Индуктивность цепи якоря мГ н
Мощность, кВт	Напря-жение, В	номинальная	макси-мальная	КПД.%	якоря	дооавочных полюсов	возбуждения	Индуктивность цепи якоря мГ н
95	110	3000	4000	86	0,02	0,018	20153	0 64
	220	3000	4000	87 5	0 081	0,056	148	2,6
	440	3000	4000	88	0 278	0,175	40,7	8.6

Тип 2П0160LУХЛ4, 2П0160LГУХЛ4

3,2	110	750	3000	78	0 13	0,12	117	4,9
	220	750	2500	79	0,525	0,414		19
	440	750	1850	78,5	2 27	1 87	32,8	78
	110	950	4000	80.5	0 096	0,073	13032,7	3,6
4	220	1000	3000	82	0,328	0.227	117	12
4	440	1000	2500	82	1,31	1,45	32 8	48
7,1	110	1500	4000	85	0 044	0,031	130	1,6
	220	1500	4000	85,5	0 171	0,131	32,7	6,3
	440	1500	3750	86	0609	0,526	11732 8	22
10	220	2360	4000	88,5	0 069	0,049	117	2,5
10	440	2120	4000	88,5	0,328	0,227	32,8	12
12	220	3000	4000	89	001-4	0,031	117	1 6
12	440	3000	4000	89 5	0 171	0,131	32 8	6,3

Тип 2ПФ160МУХЛ4, 2ПФ160МГУХЛ4

4,2	110	800		3750		74,5	0,11		0,078		3,1
	220	750		2500		73	0,516		0,407	53,1	14’
	440	750		1850		73	2 06		1,785	12,6	56
6	110	1000		4000		78	0 081		0,056	82	2,2
	220	1000		3000		79	0.326		0,208		9
	440	1000		2500		79	1,304		1,05	21 9	46
7 5	220	1500		4200		83	0.145		0,101	53,1	4
	440	1600		3750		83,5	0,516		0 407	12,6	14
13	220	2240		4000		87	0,081		0,056	82	22
										21 9	7,5
	440	2240		4000		87	0278		0 175	53 I
										12,6
16	220	3150		4000		87	0 037		0 024	53 1	0 99
	440	3150		4000		88	0,145		0,101	12,6	4
Тип 2ПФ160LУХЛ4, 2ПФ160LГУХЛ4
5,6	110	750	3750		76		0 096	0,073		65,3	3,1
										17,1
	220	800	2500		77,5		0,328	0.227		49,4	10,5
	440	800	1850		76,5		1,31	1,45		13 4	42
8	220	1000	3000		80		0,216	0,175		49,4	7
	440	1060	2500		81		0,816	0,6		13,4	25

Мощность, кВт	Напряжение, В	Частота вращения,об/мин		КПД%	Сопротивление обмотки при 15°С, Ом			Индуктивность цепи якоря, мГн
Мощность, кВт	Напряжение, В	номинальная	максимальная	КПД%	якоря	добавочных полюсов	возбуждения	Индуктивность цепи якоря, мГн
11	110	1500	4200	84	0,024	0,017	49 4	0,78
	220	1500	4200	84,5	0,096	0,073		3,1
	440	1500	3750	84,5	0,385	0,364	13,4	12,5
16	220	2360	4000	87	0,044	0,031	49,4	1,4
16	440	2360	4000	88,5	0,171	0,131	13,4	5,6
18.5	220	3150	4000	87,5	0,024	0,017	49,4	0,78
18.5	440	3150	4000	88,5	0,096	0,073	13,4	3,1

Тип 2ПН180МУХЛ4, 2ПН180МГУХЛ4

5,6	110	750	3000	78,5	0,084	0,056	74,8	2,73
	220	750	2500	79	0,338	0,221	74,8	10,9
	440	750	1850	79,5	1,5	0,825	17,5	47
	110	1000	3500	81,5	0,058	0,037	9823	1,9
8	220	1060	3000	83	0,181	0,122	74,8	6,1
	440	1000	2500	82	0,902	0,54	17,5	27
	110	1500	3500	85,5	—	—	—	—
15	220	1500	4000	85,5	0,084	0,056	55,5	2,7
15	440	1500	3500	86	0,338	0,221	15	11
26	220	2240	3500	88	0,038	0,025	49,2	1,2
	440	2240	3500	89	0,15	0,092	12,8	4,9
	220	3000	3500	89,5	0,022	0,015	55,512,8	0,68
37	440	3150	3500	79,5	0,084	0,056	6412,8	2,7

Тип 2ПН180LУХЛ4, 21ПН180LГУХЛ4

7,1	110	750	3000	80	0,065	0,044		2,25
	220	750	2500	80,5	0,26	0,183	64	9
	440	750	1800	82,5	1,06	0,67	17,3	36
10	110	1000	3500	82,5	0,042	0,03	72,5	1,4
	220	1000	3000	82,5	0,168	0,11	20,1	5,6
	440	1000	2500	83,5	0,585	0,482	64	20
							17
18,5	220440	15001600	35003500	8787,5	0,0650,26	0,0440,183	6417	2,29
30	440	2200	3500	89	0,136	0,084	46,7	4,4
30							13
42	440	3000	3500	90,5	0,065	0,044	46,7	2,2
42							13

Мошность, кВт	Напря-жение, В	Частота вращения, об/мин		кпд,%	Сопротивление обмотки при 15°С, Ом			Индук-тивность якоря, мГн
		Номи-нальная	Макси-мальная		якоря	добавочныхполюсов	Возбуж-дения

Тип 2ПБ180МУХЛ4, 2ПБ180МГУХЛ4

3,4	110	800	3000	80,5	0,121	0,071	150	4,2
	220	800	2500	81	0,486	0,296	150	17
	440	800	1850	81,5	1,95	1,17	40,9	68
4,5	110	1000	3500	82,5	0,084	0,056	177	3,1
	220	1000	3000	83,5	0,338	0,221		12,5
	440	950	2500	84	1,5	0,825	49,2	54
7,1	110	1500	3500	86	0,038	0,025	177	1,4
	220	1500	3500	86,5	0,15	0,092		5,5
	440	1500	3500	86	0,688	0,482	49,2	25
9,5	ПО	2120	3500	87	0,022	0,015	197	0,78
	220	2200	3500	88	0,084	0,056		3,1
	440	2200	3500	88,5	0,338	0,221	49,2	12
12	220	3350	3500	87,5	0,038	0,025	197	1,4
12	440	3000	3500	88,5	0,181	0,122	49,2	7

Тип 2ПБ180LУХЛ4, 2ПБ180LГУХЛ4

4,2	110	750	3000	81	0,094	0,067	131	3,7
	220	750	2500	81,5	0,378	0,263		15
	440	750	1850	82	1,69	0,981	34,7	64
	110	1000	3500	83.5	0,065	0,044	152	2,6
	220	1000	3000	84	0,26	0,183	40,2	10,2
5,6	440	1000	2500	84,5	0,99	0,644	131	37
8,5	110	1600	3500	86,5	0,025	0,018	34131	0,92
	220	1600	3500	87,5	0,094	0,067		3,7
	440	1500	3500	87,5	0,44	0,326	34,7	17
11	220	2200	3500	89	0,065	0,044	174	2,6
11	440	2200	3500	89,5	0,26	0,183	40,2	10,2

Тип 2П0180МУХЛ4, 2П0180МГУХЛ4

4,5	110	750	3000	79	0,121	0,071	114	4,2
	220	750	2500	79,5	0,486	0,292		17
	440	750	1850	80	1,95	1,17	30,2	68
6,3	110	1000	3500	82	0,058	0,037	85 9	2,2
	220	1000	3000	82,5	0,232	0,154		8,7
	440	1060	2500	83,5	0,902	0,54	23,1	31
10	110	1500	’ 3500	85,5	0,038	0,025	150	1,4
	220	1500	3500	86,5	0,121	0,071		4,2
	440	1500	3500	88,5	0,486	0,296	23,1	17
14	220	2120	3500	89	0,058	0,037	98	2,2
14	440	2120	3500	89	0,232	0,154	23,1	8,7
17	220	3000	3500	89	0,038	0,025	132	1,4
17	440	3000	3500	90	0,15	0,092	35	5,6

Мощность, кВт	Напря-жение,В	Частота вращения,об/мин		кпд,%	Сопротивление обмотки при 15°С, Ом			Индук-тивность якоря,мГн
		номи-нальная	макси-мальная		якоря	добавочных полюсов	возбуж-дения

Тип 2П0180LУXЛ4, 2П0180LГУХЛ4

5,2	110	800	3000	80,5	0,065	0,044	72,5	2,6
	220	800	2500	81,5	0,26	0,183		10,3
	440	800	1850	82,0	1,06	0,67	20,1	41
7,5	110	1000	3500	83	0,042	0,03	72 5	1,6
	220	1000	3000	84	0,168	0,11		6,6
	440	1120	2500	84,5	0,585	0,462	20,1	23
16	220	2120	3500	89	0,042	0,03	72,5	1,6
16	440	2120	3500	89,5	0,168	0,11	20,1	6,6
20	220	3000	3500	90	0,025	0,018	98,5	0,92
20	440	3150	3500	81	0,094	0,067	26,6	3,7

Тип 2ПФ180МУХЛ4, 2ПФ180МГУХЛ4

9	110	800		3300		77	0,058		0,037	41	1,9
										11
	220	750		2500		76,5	0,286		0,206	49,2	22
	440	750		1850		77,5	1,15		0,72	12^8	37
12	110	1060		3500		8!	0.038		0,025	49 2	1,2
	220	1060		3300		82	0,15		0,092		4.9
	440	1000		2500		81	0,688		0,482	12,8	22
15	110	1500		3500		84	0,022		0,015	49 2	0,68
	220	1500		3500		85,5	0,084		0,056		2,7
	440	1500		3500		85,5	0,338		0,221	12,8	10,9
26	220	3150		3500		89	0,022		0,015	49,2	0,68
	440	3150		3500		89,5	0,084		0,056	12,8	2,7
Тип 2ПФ180LУХЛ4, 2ПФ180LГУХЛ4
10	110	750	3300		77,5		0,065	0,044		72	2,2
										20
	220	750	2500		79		0,203	0,145		46,7	7,3
	440	750	1850		78		0,99	0,644		13	32
14	220	1000	3300		82		0,136	0,084		46	4,4
										13
	440	1000	2500		83		0.585	0.462		72	20
										20
18.5	220	1500	3500		87		0,065	0,044		46,7	2,2
	440	1500	3500		87		0,26	0,183		13	9
25	220	2120	3500		89		0,042	0,03		86	0,81
										23
	440	2200	3500		89,5		0,136	0,084		46	4,4
										13
32	440	3150	3500		90,5		0,065	0,044		46,7	2,2
										13,0

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		кпд,%	Сопротивление обмотки при 15°С, Ом			Индук-тивность якоря, мГн
		номи-нальная	макси-мальная		якоря	добавочных полюсов	возбуж-дения

Тип 2ПН200МУХЛ4, 2ПН200МГУХЛ4

8,5	110	800		3000		81	0,047		0,029	61 6	1 59
	220	800		2500		82	0,188		0,116		6,4
	440	800		1850		82	0,796		0,506	17,1	25,5
13	110	1120		3500		84	0.026		0,016	61 6	0,9
	220	1120		3000		85	0,106		0.061	17,1	3,6
	440	1000		2500		84,5	0 485		0,303	17,1	16,8
22	220	1500		3500		87,5	0 047		0,029	53	1,6
										15
	440	1500		3500		87,5	0,246		0,13	61	8,1
										17
36	220	2200		3500		88,5	0 026		0 016	46	0 9
	440	2200		3500		89,5	0,106		0,061	13,1	3^6
60	440	3150		3500		90,5	0,047		0,029	35	1,6
										8,8
Тип 2ПН200LУХЛ4, 2ПН200LГУХЛ4
11	110	800	3000		83		0,031	0,02		55	1,16
	220	800	2500		84		0,125	0,08			46
	440	750	1850		83.5		0 565	0,393		15,9	21,8
16	220	1000	3000		86		0,083	0,053		55	3,2
	440	1000	2500		86		0,343	0,224		15,9	12,9
30	220	1500	3500		88 9		0,031	0 02		42	1,15
	440	1600	3500		89,5		0 185	0,08		10,6	4,6
53	440	2360	3500		90,5		0,055	0,037		31,7	2,1
75	440	3150	3500		91,5		0,031	0,02		31,7	1,2
Тип 2ПБ200LУХЛ4, 2ПБ200LГУХЛ4
6	110	800	3000		83,5		0,055	0,037		137	2,4
	220	800	2500		84,5		0,22	0,15			9,4
	440	800	1850		84,5		0,925	0,652		37,1	38
8	220	950	3000		87 5		0 125	0,08		137	5,3
	440	1060	2500		87		0.565	0393		37,1	25
11	220	1500	3500		88,5		0083	0,053		180	3,7
										42
	440	1500	35000		89		0,286	0,168		137	12
										37
15	220	2360	3500		89,5		0,031	0,02		137	1,3
	440	2360	3500		90		0,125	0,08		37,1	5,3

Продолжение табл. 10.11

Мощность, кВт	Напря-жение, В	Частота вращения,об/мин		кпд,%	Сопротивление обмотки при 15^&С, Ом			Индук-тивность цепи якоря, мГн
		номи-нальная	макси-мальная		якоря	добавочных полюсов	возбуж-дения

Тип 2П0200МУХЛ4, 2П0200МГУХЛ4

6	110	750		3000		81,5	0,071		0,041		2,8
	220	750		2500		83,5	0,294		0,1	96	11
	440	750		1850		86	1,09		0,594	26,6	41
9	220	1060		3000		86	0,143		0,073	96	5,6
	440	1060		2500		86	0,57		0,325	26,6	22
14	220	1500		3500		88	0,071		0.041	96	2,8
	440	1500		3500		88	0,294		0,172	26fi	11
20	220	2360		3500		89,5	0,026		0,016	74	1
										8
	440	2200		3500		90	0,143		0,073	96	5,6
										26
Тип 2П0200LУХЛ4, 2П0200LГУХЛ4
7,1	110	750	3000		82,5		0,055	0,037		102	2,4
	220	750	2500		83,5		0,22	0,15			9,4
	440	750	1850		83,5		0,925	0,652		23,7	36
11	220	1000	3000		86,5		0,125	0,08		102	5,3
	440	1000	2500		87		0,5	0,264		23/7	21
17	220	1500	3500		89		0,055	0,037		102	2,4
	440	1500	3500		89		0,22	0,15		23J	9,4
24	220	2360	3500		90		0,031	0,037		102	1,3
	440	2120	3500		90,5		0,125	0,15		23,7	5,3

Тип 2ПФ200МУХЛ4, 2ПФ200МГУХЛ4

22	220	1600	3500	87,5	0,047	0,029	46	1,6
22	440	1600	3500	88	0,188	0,116	13,1	6,4
30	440	2200	3500	90	0,106	0,061	4613,1	3,6
40	440	3000	3500	90,5	0,071	0,041	9622,8	2,5

Тип 2ПФ200LУХЛ4, 2ПФ200LГУХЛ4

15	110	750	3300	82	0,031	0.02	42	1,2
	220	750	2500	82,5	0,125	0,08	42	4,6
	440	800	1850	83,5	0,5	0,264	10,6	18,6
20	220	1000	3300	85,5	0,083	0,053	5515	3,2
20	440	1000	2500	85,5	0,286	0,168	317	10
30	220	1500	3500	88,5	0,031	0,02	31,7	1,2
30	440	1500	3500	88,5	0,125	0,08	—	4,6
42	440	2360	3500	90,5	0,055	0,037	31,7	2,1
55	440	3150	3500	91	0,031	0,02	31,7	1,2

Примечания: 1. Сопротивления обмотки возбуждения приведены в виде дроби: в числителе указаны значения при номинальном напряжении возбуждения 220 В, в знаменателе — при 110 В. 2.Индуктивность дана при номинальном токе возбуждения.

Таблица 10.12. Технические данные двигателей серии 2П (А = 225 ч-315 мм)

Мощность, кВт	Напря-жение,В	Частота вращения, об/мин		кпд, %	Сопротивление обмотки при 15 “С, Ом
		Номиналь-ная	макси-мальная		якоря	добавочных полюсов	возбуж-дения

Тип 2ПН225МУХЛ4, 2ПН225МГУХ4

7,5	220	1500	1800	77	0,350	0,1010	82,43
11	220	600	2100	79,5	0,202	0,0678	62,25
15	220	750	2500	80,5	0,146	0.0637	62.25
22	220	1000	2500	82	0,086	0,0429	62,6
37	220	1500	3000	86,5	0,0366	0,0159	45,75
37	440	1500	1850	86,5	0,168	0,0678	43
Тип 2ПН225LУХЛ4, 2ПН225LГУХЛ4
15	220	600	2100	79	0,160	0,0742	52,32
18,5	220	750	2500	83	0,095	0,05	52,32
18,5	440	750	1500	83	0,473	0,208	49,7
30	220	1060	2500	84,5	0,049	0,0197	38,6
30	440	1060	22 5G	84,5	0,196	0,07	38,6
45	220	1500	3030	87,5	0,237	0,0125	38,6

Тип 2ПФ225МУХЛ4, 2ПФ225МГУХЛ4

10	220	500	1800	74.5	0.35	0,101	62,25
15	220	600	2100	79,5	0,178	0,0678	43
18,5	220	750	2500	81	0,146	0,0637	62,25
22	220	1000	2500	82,5	0,86	0,043	62,6
	340	1000	2500	82,5	0,178	0,067	43
	440	1000	1000	82,5	0,353	0,111	43
37	220	1500	3000	87	0,0365	0,0159	43
	340	1500	2000	87	0,0865	0,043	43
	440	1500	2700	87	0,148	0,064	43
Тип 2ПФ225LУХЛ4, 2ПФ225LГУХЛ4
15	220	500	1800	77,5	0,196	0,079	39,5
18.5	220	600	2100	83	0,161	0,074	52,3
18.5	440	750	1500	83	0,473	0,208	49.1
22	220	750	2500	83,2	0,095	0,05	52,3
30	220	1060	2500	85	0,049	0,02	39,6
30	440	1060	2250	85	0,196	0,08	39,6

Мощность, кВт	Напря-жение, В	Частота вращения, об/мин		кпд, %	Сопротивление обмотк ипри 15°С, Ом
		номиналь-ная	Макси-мальная		якоря	добавочных полюсов	Возбуждения

Тип 2ПН250МУХЛ4, 2ПН250МГУXЛ4

15	220	530	1500	80	0,142	0,078	37,9
18	220	630	2100	80,5	0,11	0,054	37,9
18	440	600	1800	80,5	0,57	0,25	37,9
22	220	750	2000	81	0,074	0.039	37,9
22	440	850	2400	81	0,235	0,096	28,7
37	220	1060	2500	85	0,035	0,019	28,7
37	440	1060	2500	85	0,152	0,078	28,7
50	440	1500	1800	87	0,11	0,054	29,8
55	220	1500	2800	87	0,0185	0,0098	26,8
55	440	1700	2800	87	0,059	0,026	20,2

Тип 2ПН250LГУХЛ4, 2ПН250LГУХЛ4

22	220	600	2100	82	0,082	0,047	33,4
	340	630	2100	82	0,158	0,093	33,4
	440	600	1800	82	0,38	0,19	33,4
28	440	750	1900	83	0,26	0,11	33,4
30	220	750	2000	84	0,051	0,031	33,4
45	220	1000	2500	85,5	0,03	0,016	25,09
45	440	1000	1500	85,5	0,122	0,064	33,4
71	440	1500	2800	88,5	0,0653	0,031	31,2
75	220	1500	2800	89	0,013	0,0077	23,5

Тип 2ПФ250МУХЛ4, 2ПФ250МГУХЛ4

18,5	220	500	1500	76	0,142	0,078	37,9
22	220	600	2100	80	0,11	0,054	37,9
22	440	600	1800	80	0,568	0,252	38
30	220	750	2000	81	0,074	0,039	37,9
30	440	850	2100	81	0,235	0,063	26,8
37	220	1060	2500	85	0,035	0,019	28,7
37	440	1060	2500	85	0,152	0,078	28,7
50	440	1500	1800	87	0,11	0,054	29,8
55	220	1500	2800	87	0,018	0,0098	26,8
55	440	1700	2800	87	0,059	0,026	20,2

Мощность, кВт	Напряжение, В	Частота вращения, об/мин		кпд,%	Сопротивление обмотки при 15 С. Ом
		Номи-нальная	Макси-мальная		якоря	добавочных полюсов	возбуж-дения

Тип 2 П Ф250LУХ Л 4, 2ПФ250LГУХЛ4

22	220	11	1500	78	0,122	0,064	33,4
26,5	440	600	1800	81,5	0,38	0,195	34,7
28	220	600	2100	82,2	0,082	0,047	33,4
30	220	750	1500	84.3	0,05	0,031	33,4
30	440	750	2000	84,3	0,261	0,115	33,4
37	220	750	2000	83,2	0,051	0,031	33,4
37	340	750	2000	83,2	0,122	0,064	25,1
45	220	1000	2500	86	0.03	0,016	25,1
	340	1180	2500	86	0,065	0,031	33,4
	440	1000	1500	86	0,122	0,064	33,4
71	440	1500	2800	88,5	0,065	0,031	31.2
75	220	1500	2800	89,5	0,0128	0,0077	23,5

Тип 2ПН280МУХЛ4, 2ПН280МГУХЛ4

22	220	530	1250	83	0,062	0.033	39,6
30	220	600	1500	84,5	0,046	0,022	23
30	440	600	1500	84,5	0,185	0,0817	30
45	220	750	2000	86	0,034	0,015	28
45	440	750	1200	86,5	0,137	0,0618	30
75	220	1000	2250	88,5	0,016	0.0083	22,8
75	440	1180	2400	88,5	0,046	0,022	25
90	440	1500	1500	89
110	220	1500	2600	89,5	0.0075	0,0038	22,8
110	440	1500	2250	89,5	0,034	0,0154	30

Тип 2ПН280LУХЛ4, 2ПН280LГУХЛ4

30	220440	500500	12501250	83.583.5	0,050,2	0.0250,092	26.726.7
37	220	600	1500	86	0,037	0,017	25,2
37	440	600 —	1500	86	0,147	0,069	26,6
55	220	750	2000	87,5	0,025	0,012	25,2
85	440	1000	2250	88,4	0,05	0,025	19,7
90	220	1060	2000	88,4	0,012	0,0053	19,7
132	220	1500	2600	90,6	0,00604	0,034	25,2
132	440	1500	1900	90,6	0,0248	0,012	25,2

Мощность, кВт	Напряжение, В	Частота вращения, об/мин		кпд,%	Сопротивление обмотки при 15 «С Ом
Мощность, кВт	Напряжение, В	номи-нальная	макси-мальная	кпд,%	якоря	добавочных полюсов	возбужде-ния
Тип 2ПФ280МУХЛ4, 2ПФ280МГУХЛ4
30	220	500	1200	84,5	0,062	0,033	29
37	220	600	! 500	84.5	0,046	0,022	29
37	440	600	1500	84,5	0,185	0,082	24
45	220	750	2000	87	0,034	0,015	28
45	440	750	1200	87	0,136	0,062	30
75	220	1000	2250	88.5	0,016	0,0083	22,8
75	440	1180	2250	88,5	0,046	0,022	24,07
110	220	1500	2600	89	0,0075	0.0038	22,8
110	440	1500	2250	89	0,034	0,015	30

Тип 2ПФ280LУХЛ4, 2ПФ280LГУХЛ4

37	220440	500500	12501250	83.283.2	0,050,2	0,0250,092	26 719,7
45	220	600	1500	85,5	0,037	0,017	25,2
45	440	600	1200	85,5	0,15	0,06	19,7
55	220	750	1900	87,5	0,025	0,012	25,2
55	440	750	1000	87,5	0,0992	0,052	26,7
85	440	1000	2250	88,7	0,05	0,025	19,7
13.2	220	1500	2600	91	0,006	0.034	25,2
13.2	440	1500	1900	91	0,025	0,012	25,2

Тип 2ПН315МУХЛ4, 2ПН315МГУХЛ4

45	220440	600600	15001500	85.585.5	0,030.12	0,0140,058	34,0825,6
55	440	750	1800	87	0,068	0,028	18,8
100	440	1000	2250	88	0,04	0,024	25,6
110	220	1000	2250	89	0,0082	0,0045	18,8
160	220	1500	2400	90	о;оо4	0,0025	25,6
160	440	1900	2400	90	0,0116	0,0071	25,6

Тип 2ПН315LУХЛ4, 2ПН315LГУХЛ4

45	220	500	1250	86.9	0,032	0,016	28,6
45	440	500	1250	86,9	0,128	0,065	21
55	220	600	1500	88	0.022	0,012	27,9
55	440	630	1500	88	0,074	0 032	14,8
75	220	750	1800	88	0,013	0 0081	211
75	440	800	1800	88	0,044	0,027	15,5
118	440	1000	2000	89	0,032	0,016	21
132	220	1060	2200	90	0,0064	0,0043	21,1

Мощность, кВт	Напряжение, В	Частота вращения, об/мин		КПД.%	Сопротивление обмотки при 15‘С, Ом
Мощность, кВт	Напряжение, В	Номи-нальная	Макси-мальная	КПД.%	якоря	добавочных полюсов	возбужде-ния
200	220	1500	2400	91	0,0030	0.0017	21
200	440	1500	2400	91	0,013	0 0081	14 8
Тип 2ПФ315МУХЛ4, 2ПФЗ15МГУХЛ4
45	440	500	1250	86	0,162	0,073	25
55	220	600	1500	87	0.029	0,004	34
55	440	600	1500	87	0,12	0,057	25,6
75	220	750	1700	88.5	0 014	0,0083	18 8
75	440	750	1800	88,5	0,068	0,028	18 8
100	440	1000	2200	88	0,04	0,024	25,6
110	220	1000	2250	89	0,0082	0,0045	18,8
160	220	1500	2400	90	0,004	0,0025	25,6
160	440	1900	2400	90	0,012	0,0071	25.6
Тип 2ПФ315LУХЛ4, 2ПФ215LГУХЛ4
55	220	500	1250	86	0.032	0,016	28.6
55	440	500	1250	86	0 128	0 065	2,1
75	220	630	1500	87,5	0 015	0,0094	15,5
75	440	630	15.00	87,5	0,074	0,032	15 5
90	220	750	1S00	88	0,013	0,0081	21
90	440	750	1800	88	0,043	0,027	15,5
118	440	1000	2000	89	0,032	0,016	21
220	220	1500	2400	91	0,003	0,017	21
220	440	1500	2000	91	0,013	0,0081	14,8

Примечание. Сопротивление обмотки возбуждения дано при номинальном напряжении возбуждения 220 В.
При напряжении 110 В значение сопротивления уменьшается в 4 раза.

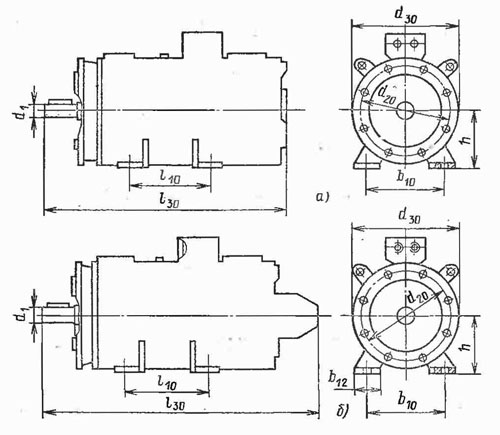

Габаритные, установочные и присоединительные размеры машин типов 2ПН и 2ПЕ с высотами вращения 90-200 мм:

а) электродвигатель 2П без тахогенератора;

б) электродвигатель 2П с тахогенератором.

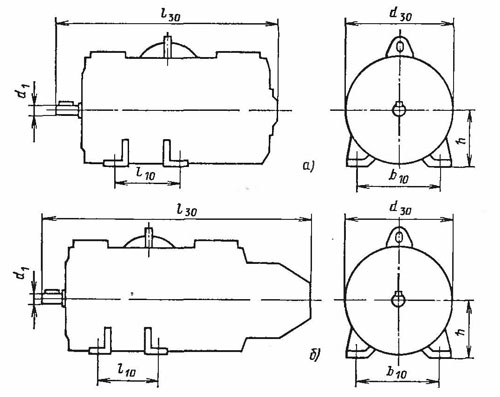

Электродвигатели постоянного тока 2ПН, 2П монтажное исполнение IM1081 — лапы:

Электродвигатели постоянного тока 2ПН, 2П монтажное исполнение IM2081 — лапы и фланец.

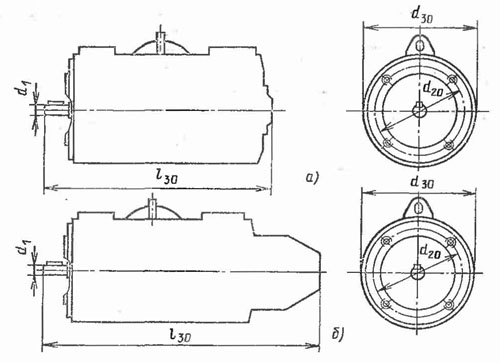

Электродвигатели постоянного тока 2ПН, 2П монтажное исполнение IM3681, 3081 — фланец:

Типоразмермашины	Размеры, мм						Масса, кг при исполнении		Моментинерции. кг м²
	b10	d1	d20	d30	l 10	l 30	IM1001	IM3601
2ПН90М2ПБ90М	140	16	130	196	125	369	24	27	0,004
2ПН90МГ2ПБ90МГ						493	29	32
2ПH90L2ПБ90L						349	27	30	0 005
2ПН90LГ2ПБ90LГ						518	32	35

Типоразмер		Размеры, мм					Масса, кг, при исполнении		Моментинерции. кг M^²
машины	b10	d1	d20	d30	l 10	l 30	1М1001	1М3601
2ПН100М2ПБ100М	160	22	130	220	140	414	36	40	0,011
2ПН100МГ2ПБ100МГ						538	41	45
2ПН100L						434	39	43	0,012
2ПН100LГ						558	44	48
2ПН112М	190	24	165	237	159	490	47	51	0,015
2ПБ112М				218
2ПН112МГ				237		640	52	56
2ПБ112МГ				218
2ПН112L				237		530	56	60	0,018
2ПБ112L				218
2ПН112LГ				237		680	61	65
2ПБ112LГ				218
2ПН132М	216	3S	215	277	162	610	86	95	0,038
2ПБ132М				258
2ПН132МГ				277		760	91	100
2ПБ132МГ				258
2HH132L				277		650	96	105	0.048
2ПБ132L				258
2ПН132LГ				277		805	101	1 10
2ПБ132LГ				258
2ПН160М	254	38	265	333	149	645	141	146	0.083
2ПБ160М				314
2ПН160МГ				333		800	147	152	0,083
2ПБ160МГ				314
2ПН160L				333		695	159	164	0,1
2ПБ160L				314
2ПН160LГ				333		850	165	170
2ПБ160LГ				314

Типоразмер машины	Размеры мм						Масса, кг, приисполнении		Моментинерции, кг м²
	b10	d1	d20	d30	l 10	l 30	IM1001	1М3601
2ПН180М	279	42	300	373	190	765	213	221	0,2
2ПБ180М				354
2ПН180МГ				373		925	219	227
2ПБ180МГ				354
2ПН180L				373		805	234	242	0,23
2ПБ180L				354
2ПН180LГ				373		965	240	248
2ПБ180LГ				454
2ПН200М	318	48	350	413	190	785	282	287	0 25
2ПБ200М				394
2ПН200МГ				413		940	288	293
2ПБ200МГ				394
2ПH200L				4П		845	325	330	0 3
2ПБ200L				394
2ПН200LГ				41?		1000	331	336
2ПБ200LГ				394

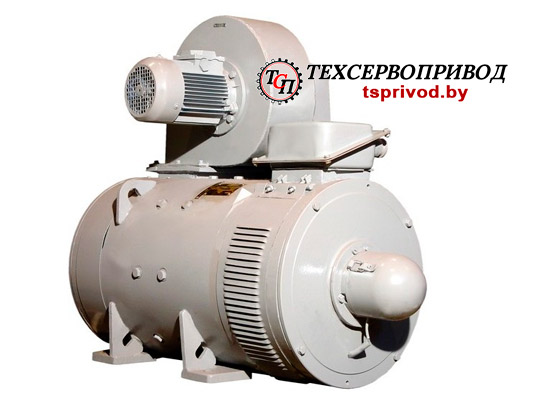

Электродвигатель 2ПФ280LUУХЛ4

Мощность: 132 кВт
Скорость вращения: 1500 об/мин
Напряжение: 440/220 В

Подробнее →

Электродвигатель 2ПН90МГУХЛ4

Подробнее →

Электродвигатель 2ПН90МУХЛ4

Подробнее →

Электродвигатели серии 2П, 2ПФ, 2ПН, 2ПБ

Заявка
