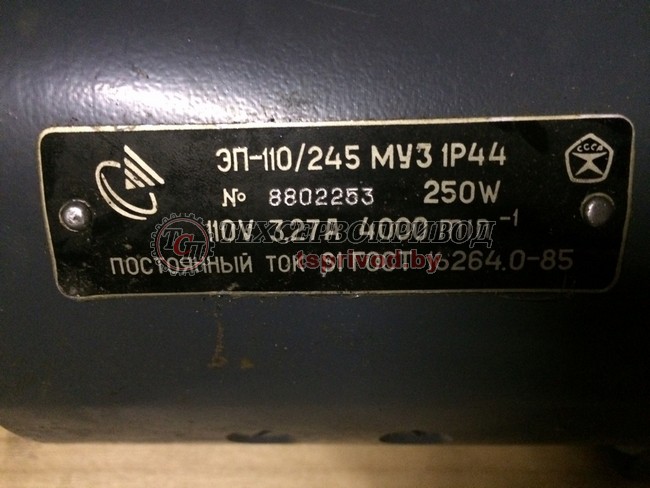

Электродвигатель ЭП-110/245МУ3 (два выхода вала, фланец)

Двигатели постоянного тока серии ЭП

В условном обозначении ДПТ серии ЭП после букв ЭП (название серии) указывается в числителе — номинальное напряжение, В, в знаменателе — мощность (условно), Вт. Двигатели должны соответствовать ТУ 16-515.090-72. Двигатели предназначены для эксплуатации в условиях, нормированных для исполнения У, категории 3 по ГОСТ 15150-69. По способу возбуждения ДПТ изготовляются параллельного и независимого возбуждения. Номинальный режим работы S1. Электродвигатели ЭП-110/125 и ЭП-110/245 допускают регулирование частоты вращения от номинальной вниз при изменении напряжения на якоре. При этом предельные превышения температур отдельных частей ДПТ не должны превышать допустимых при номинальной нагрузке для обмотки якоря; для обмотки возбуждения и для коллектора — 60 “С, для подшипников — 40 °С. Перепад частоты вращения от холостого хода до номинальной нагрузки на естественной механической характеристике не должен превышать 7%, Двигатели допускают 50%-ную перегрузку по току в течение 1 мин и выдерживают повышенную на 20% частоту вращения в течение 2 мин. Коммутация ДПТ при номинальной нагрузке не должна быть хуже Ц Вероятность безотказной работы на период наработки 10000 ч должна быть не менее 0,94 при доверительной вероятности 0,8. Ресурс — 25 000 ч. Способ охлаждения ДПТ серии ЭП — ICAOO по ГОСТ 20459-75. Начальный пусковой момент должен быть не менее 11,7 Н-м для ДПТ типа ЭП-110/125 и 9,2 Н м для ДПТ типа ЭП-110/245. Ток холостого хода не должен превышать 0,4 А для двигателей типа ЭП-110/125 и 0,75 А для двигателей типа ЭП-110/245.

Технические данные электродвигателей постоянного тока ЭП-110/125 ЭП-110/245

Типоразмер электродвигателя	Мощность, кВт	Напряжение, В	Ток, А	Частота вращения, об/мин	Сопротивление		кпд, %
					якоря	возбуж­дения
ЭП-110/125	0,12	110	1,8	1500	6	680	68
ЭП-110/245	0,25	110	3,3	4000	1,09	680	68



Габаритные и монтажные размеры двигателей ЭП-110/125 и ЭП-110/245

Типоразмер  двигателя	Размеры, мм						Масса, кг	Исполнение
	b10	d1	d20	l10	l30	h
ЭП-110/125	134	13	—	98	247	82	9,0	IM1001
ЭП-110/245	134	13	—	89	247	76	9,2	IM1001
	134	12	—	89	242	76	9,2	IM1002
	—	12	170	—	242	—	9,0	IM3002
