Электродвигатели серии СЛ

Коллекторные электродвигатели постоянного тока серии СЛ

Двигатели СЛ выполняются с электромагнитным возбуждением.

Двигатели условно подразделяются на пять габаритов - 100, 200, 300, 500 и 600.

Двигатели конструктивно изготовляются двух модификаций - со стабилизацией частоты вращения и без стабилизации. Для стабилизации частоты вращения используется встроенный центробежный контактный
регулятор, обеспечивающий точность стабилизации в пределах +0,5%.

По виду возбуждения двигатели делятся на двигатели с параллельным, последовательным и независимым возбуждением. Двигатели со стабилизацией частоты вращения имеют параллельное возбуждение.
В зависимости от условий применения двигатели имеют три исполнения - нормальное, тропическое и нагревостойкое. Для тропического и нагревостойкого исполнений в конце условного обозначения соответственно указываются буквы ТВ и Н.

В условном обозначении двигателей со стабилизацией частоты вращения цифровое обозначение заканчивается на 0, за исключением двигателей СЛ-240С и СЛ-570С. Крепление двигателя - за
корпус.

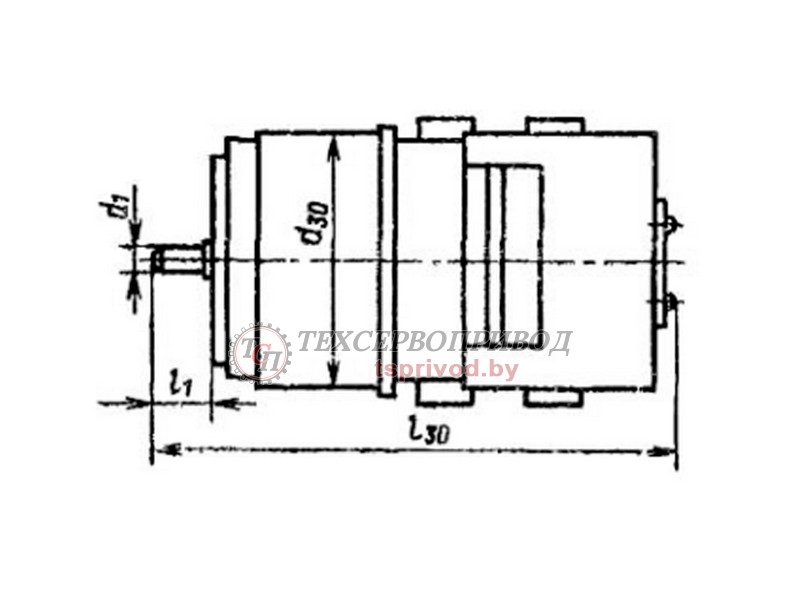

Габаритные и установочные размеры, мм, и масса двигателей СЛ со стабилизацией частоты вращения

Тип двигателя	d₃₀	d₁	l₃₀	l₁	Масса, кг
СЛ-220	70	6	145	9,5	1,25
СЛ-240, 240ТВ	70	6	158,3	9,5	1,4
СЛ-320, 340, 350, 320ТВ, 350ТВ	85	8	171,8	13	2,1
СЛ-360, 370, 360ТВ, СЛ-370Н			181,9	12,3	2,3
СЛ-380					2,5
СЛ-570	108	10	249,9	16,9	6,2

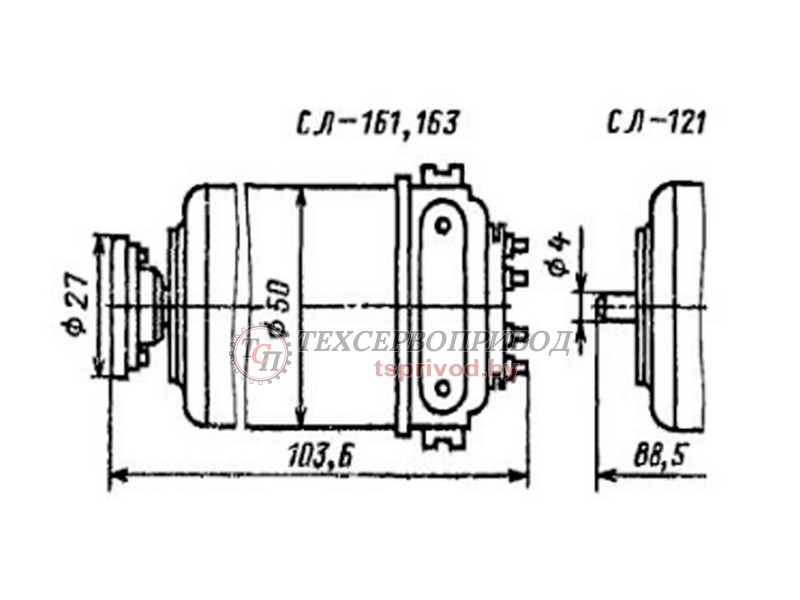

Габаритные и установочные размеры двигателей СЛ-161, СЛ-163, СЛ-121

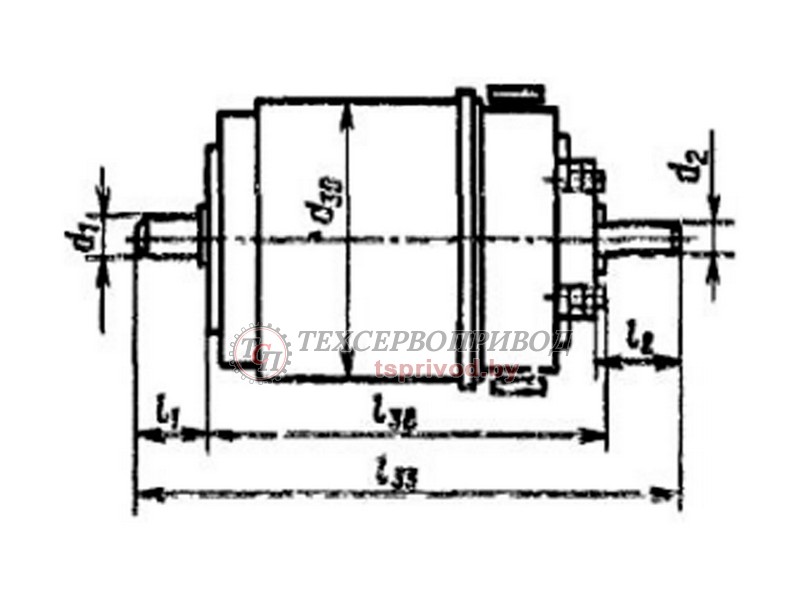

Габаритные и установочные размеры, мм, и масса двигателей СЛ без стабилизации частоты вращения

Тип двигателя	d₃₀	d₁	d₂	l₃₈	l₃₃	l₁	l₂	Масса, кг
СЛ-221А	70	6	-	97,5	113,5	9,5	10,6	0,9
СЛ-261У		6	-	119	128,5	9,5	14,6
СЛ-281, 281ТВ, 281Н		-	6	-	108,5	-	-	21	1,25
СЛ-267В, 267ВТВ		-	-	-	-	-	-	-	-
Остальные 200-го габарита	-	6	-	97,5	-	9,5	-	0,9
СЛ-221, 221ТВ	-	-	-	108,5	-	-	-	1,25
СЛ-369А	85	7	-	121	146	13	13	2
СЛ-329		-	-	109,8-112,9	-	12,5-13,6	-	1,7
СЛ-321, 327		-	-	111	-	13	-	2
Остальные 300-го габарита		-	-	121	-	-	-	-
СЛ-521, 521К, 523, 525	108	10	-	-	-	16,2	-	3,3
СЛ-525А		9	9	132	196	35,7	35,7	-
СЛ-563, 569, 569К, 571К		10	-	157	-	16,2	-	4,5
СЛ-570С		-	-	182,8	-	16,2	-	5,8
СЛ-621	130	10	10	172	204	16,5	16,5	7,5
СЛ-661, 661Р	130	-	-	202	234	-	-	9,7

Технические данные двигателей СЛ со стабилизацией частоты вращения

Тип двигателя	U_в, В	P_2ном, Вт	n_ном, об/мин	M_ном, Н·см	I_ном, А	КПД, %	t_р, ч
СЛ-220	110	3,6	3500	0,98	0,28	11	2000
СЛ-240, 240ТВ	22	18,5	4500	3,92	2,5	33	2000
СЛ-320, 320ТВ	110	18,5	4500	3,92	0,5	34	2000
СЛ-340, 340ТВ	22	16,5	4000	3,92	2,2	34	2000
СЛ-350, 350ТВ	220	18,5	4500	3,92	0,3	28	2000
СЛ-360, 360ТВ	110	23	4500	4,9	0,6	35	2000
СЛ-370	22	28	4500	5,88	3,2	38	2000
СЛ-370Н	22	28	4500	5,88	3,2	40	2800
СЛ-570	110	77	3000	24,5	1,2	58	2000
СЛ-380	27	23	4500	4,9	3,2	37	1000

Технические данные двигателей СЛ без стабилизации частоты вращения

Тип двигателя	UВв, В	P2ном, Вт	nном, об/мин	Mном, Н·см	Iном, А	КПД, %	tг, ч	Вид возбуждения
СЛ-121	110	5	3500-5500	1,37	0,3	15	1500	Параллельное
СЛ-161	110	7,5	3500-5500	2,07	0,25	27	1500
СЛ-163	110	8,3	3500-5500	2,25	0,27	28	1500
СЛ-221, 221А,221ТВ	110	13	3600-4600	3,43	0,35	33	2000	»
СЛ-261, 261У	110	24	3600- 4800	6,37	0,53	41	2000	»
СЛ-261ТВ, 261Н	110	24	3600-5200	6,37	0,55	41	2000	Последовательное
СЛ-263	110	24	3600-4700	6,37	0,47	24	2000	Последовательное
СЛ-267, 267В,267ТВ, 267ВТВ	110	27	3800-4700	6,37	0,9	27	2000	Параллельное
СЛ-281, 281ТВ,281Н	24	26	5200-6600	4,9	2,55	43	2000	Параллельное
СЛ-240С,240СТВ	24	17,5	3400-4000	4,9	1,9	38	2000	»
СЛ-321, 321ТВ	110	38	3000-4100	12,2	0,75	46	2000	»
СЛ-327	110	29,5	3200-4100	8,8	0,9	29	2000	»
СЛ-329, 329ТВ	24	23,5	2300-3300	9,8	2,5	39	2000	»
СЛ-361, 361ТВ	110	50	3000-3600	15,7	0,85	53	2000	»
СЛ-365	110	56	3240-4260	16,7	1,4	22	2000	»
СЛ-367, 367ТВ	110	32	2500-3300	12,2	1	29	2000	Параллельное
СЛ-369, 369А,369ТВ	110	55	3600-4200	14,7	0,9	55	2000	Параллельное
СЛ-369М	24	55	3000-3900	17,6	5	45	2000	»
СЛ-369Б	220	43,5	3550-4050	11,8	0,4	49	2000	»
СЛ-369Н	110	55	3600-4200	14,7	1	50	2000
СЛ-521	110	77	3000-3700	24,5	1,2	58	2000	»
СЛ-521К	110	20	1000-1200	19,6	1,5	36	2000	»
СЛ-523	110	74	3000-3800	23,5	1,15	58	2000	Последовательное
СЛ-525	110	78	3800-4400	19,6	1,2	59	2000	»
СЛ-525А	24	28,5	2800-3400	9,8	3,0	40	2000	»
СЛ-563	110	по	3800-4400	27,4	1,5	67	2000	Параллельное
СЛ-569	110	160	3300-4000	46,5	2,2	66	2000	Параллельное
СЛ-569К	110	36	850-1050	41,2	0,8	41	2000
СЛ-570С	24	180	Не менее 3500	49	11,5	65	2000	Параллельное
СЛ-571К	24	95	Не менее 2000	41,2	7	57	2000	Параллельное
СЛ-621	110	172	2400-2700	68,6	2,3	68	2000	»
СЛ-661	110	230	2400-2750	90,6	2,9	72	2000	»
СЛ-661Р	220	200	2900-3200	68,6	1,45	63	2000

Условия эксплуатации двигателей СЛ

Вибрационные нагрузки:
диапазон частот, Гц:

- 100-й и 500-й габариты ..................................................... 10
200-й и 300-й габариты со стабилизацией частоты
вращения, кроме СЛ-380 и СЛ-370Н ................................. 10
- СЛ-370Н .............................................................................. 10 - 70
- СЛ-380 ............................................................................... 20 - 70
- остальных типов ................................................................ 5 - 200

ускорение, м/с2:

- 100-й и 500-й габариты ..................................................... 4
200-й и 300-й габариты со стабилизацией частоты
вращения, кроме СЛ-380 и СЛ-370Н ................................. 5,6
- СЛ-370Н .............................................................................. 35
- СЛ-380 ................................................................................ 10 - 20
- остальных типов ................................................................ 40

Ударные нагрузки, м/с2:

- исполнения Н, кроме СЛ-370Н ......................................... 350
- СЛ-370Н .............................................................................. 150
- 500-й и 600-й габариты и двигатели со
стабилизацией частоты вращения ................................... 7,2
- остальных типов ................................................................ 12

Температура окружающей среды, °C:
верхнее значение:
- 200-й габарит исполнения Н ............................................. 100
- 300-й габарит исполнения Н, кроме СЛ-370Н .................. 85
- СЛ-370Н .............................................................................. 70
- исполнения ТВ ................................................................... 45
- 100-й габарит, СЛ-329, СЛ-369Б ........................................ 50
- СЛ-369М ............................................................................. 30
- остальных типов ................................................................ 40

Температура окружающей среды, °C:
нижнее значение:
- СЛ-380 и исполнения Н, кроме СЛ-370Н .......................... -50
- СЛ-370Н .............................................................................. -55
- остальных типов ................................................................ -40

Относительная влажность воздуха, %:
- исполнения Н, кроме СЛ-370Н,
при температуре 40 °C ...................................................... 98
- исполнения ТВ при температуре 35 °C ............................ 95
- остальных типов при температуре 20 °C .......................... 95
