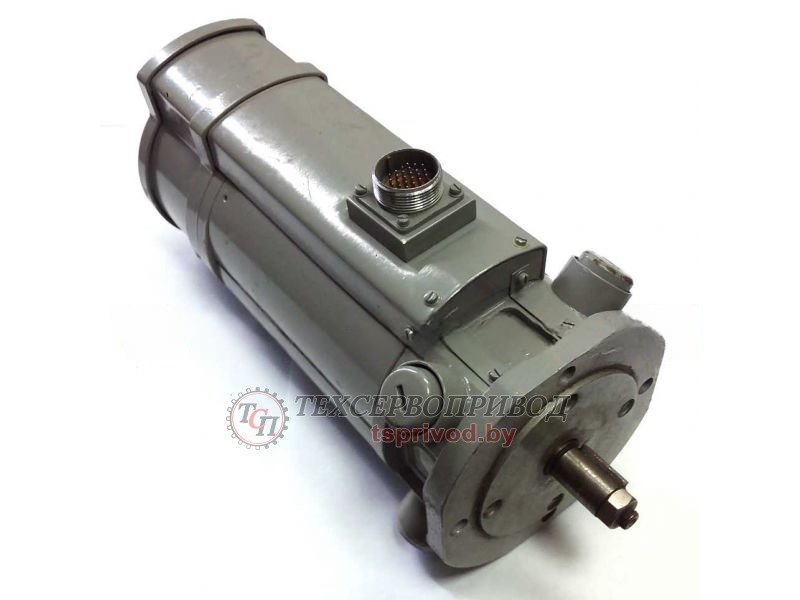

ДПУ-120-550-1-90 Д09 Техсервопривод

Технические характеристики ДПУ-120-550-1-90 Д09:

Обозначение	Исполнение*	Диаметр корпуса, мм	Мощность, Вт	Напряжение питания, В	Частота вращения, об/мин	Момент, Н·м	Ток, А	Длина (l1)**, мм	Длина (l)**, мм	Масса, кг
ДПУ120-250-1-50	Д00	120	250	50	1000	2,3	8,0	33	192	9,0
	Д09							71	230	9,5
	Д42							117	276	10,6
	Д43							81	240	9,75
	Д44							117	276	11
ДПУ120-550-1-90	Д00		550	90	1000	5,2	8,0	33	257	13,0
	Д09							71	295	13,5
	Д42							117	341	14,6
	Д43							81	305	13,75
	Д44							117	341	15,0

* Д00 – исполнение без тахогенератора, Д09 – исполнение с тахогенератором, Д42 – исполнение с тахогенератором и тормозом, Д43 – исполнение с тахогенератором и датчиком положения, Д44 – исполнение с тахогенератором, тормозом и датчиком положения.

Реверсивный коллекторный двигатель постоянного тока с возбуждением от постоянных магнитов. Двигатели имеют встроенный датчик температурной защиты, могут изготавливаться со встроенным тахогенератором постоянного тока, электромагнитным тормозом, датчиком
положения.

Двигатели могут применяться в качестве исполнительных механизмов в составе электроприводов металлообрабатывающих станков с ЧПУ,
роботов, системах автоматизированных технологических процессов, а также для других целей народного хозяйства.

Режим работы – продолжительный S1 по ГОСТ 183-74;
Степень защиты – IP 44 по ГОСТ 14254-80;
Монтажное исполнение – IM 4081 по ГОСТ 2479-79;
Климатическое исполнение –О4 по ГОСТ 15150.
