Серводвигатель WSM2-112.25-1311

  • Производство: Германия
Серводвигатель WSM2-112.25-1311

Описание серии Серводвигатели серии WSM

Серводвигатели постоянного тока WSM от 1,7 до 51,7 Нм

Описание

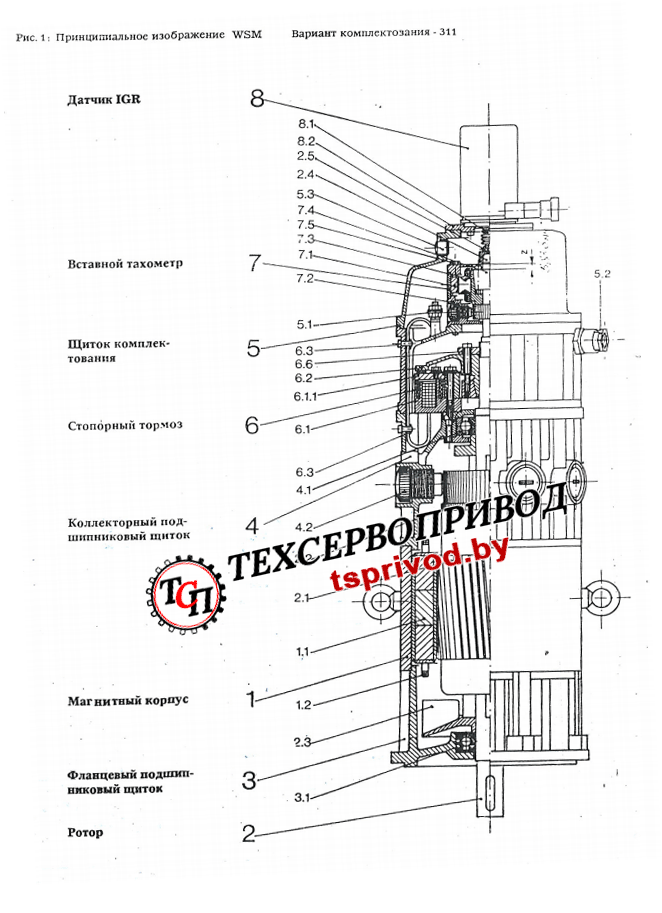

Программа WSM охватывает несколько типов серводвигателей постоянного тока для высокодинамичных двигателей подающих механизмов с постоянными моментами вращения до 51,7Нм и специфичным типовым максимальным числом оборотов 2000, 3000 или 4500об/мин. По системе сборных унифицированных элементов в зависимости от типоразмера серводвигатели комплектуемы беззазорным стопорным тормозом, системой измерения числа оборотов и системой измерения перемещения. Рис.1 показывает в качестве принципиального применения серводвигатель WSM варианта комплектования 311 в схематическом изображении разреза. В этом варианте серводвигатель комплектован беззазорным стопорным тормозом, вставляемым тахогенератором и инкрементным датчиком.

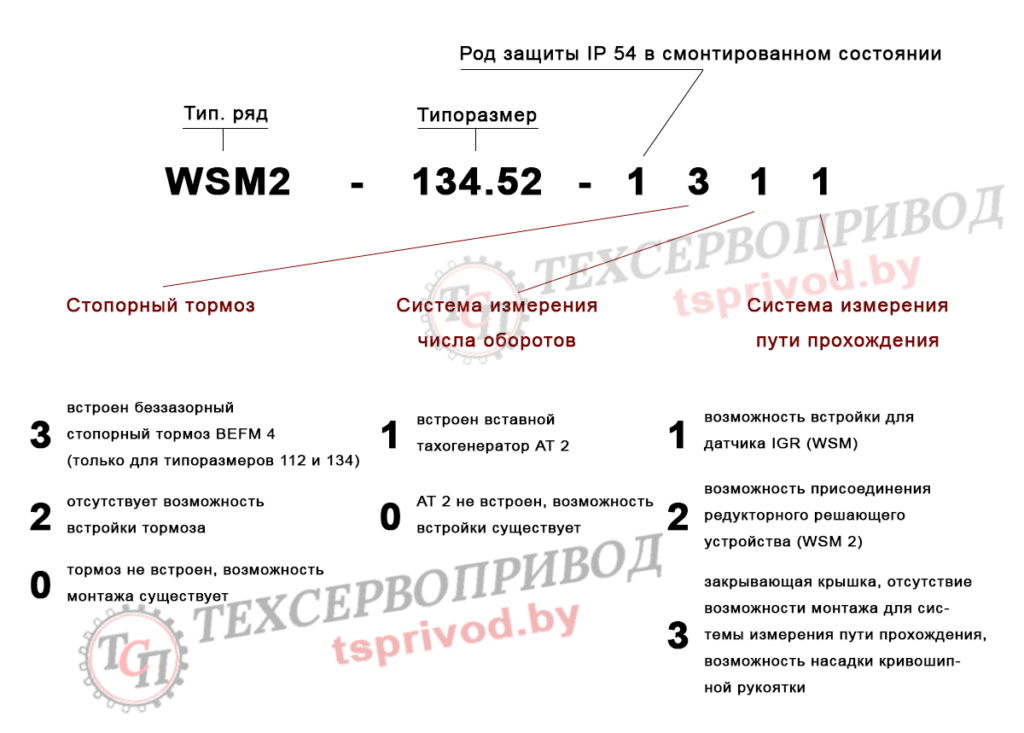

Маркировка сервомоторов WSM и WSM2

WSM2 маркировка
